Diode à jonction PN

à visserde puissancede tension

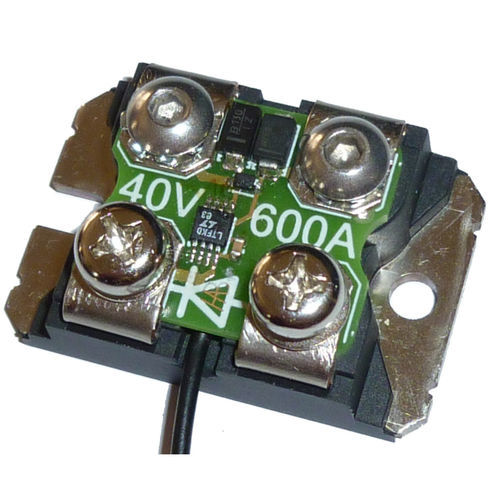

Les systèmes d'alimentation de secours nécessitent parfois l'utilisation de batteries de secours. Par exemple, pour mettre le système en service lorsque la batterie principale est déchargée. Lorsque les courants sont faibles, cela se fait facilement à l'aide d'une simple diode. Cependant, lorsque les courants deviennent plus importants, la dissipation de puissance dans une diode augmente rapidement jusqu'à des niveaux inacceptables en raison de l'inévitable tension directe de la diode. Sans parler du fait que cette tension directe gaspille entre 5 et 10 % de la puissance disponible (à partir d'une batterie de 12 V). C'est pour cette raison que ce bloc de diodes actives "idéales" a été conçu. La diode est remplacée par un mosfet à courant élevé. Sans tension de travail, ce mosfet se comporte comme une diode normale. Une fois la tension appliquée, le pilote du mosfet est activé. Le pilote active le mosfet et régule la tension directe à 30mV (30 fois moins qu'une diode normale typique), ou à la tension la plus basse qui peut être archivée en fonction du courant absorbé et de la résistance Rds du mosfet. Cette résistance provoque une tension directe d'environ 1mV par Ampère. Performance : Pour remettre les choses dans leur contexte, les fils de 16 mm² et leurs bornes dans l'installation de test de 60 A provoquent une chute de tension de 85 et 95 mV respectivement ! La chute de tension à travers la diode, mesurée sur les vis des bornes, était de 73mV. Spécifications : Tension nominale inverse 40V Courant nominal de 600A Boîtier SOT-227 (empreinte 25x38mm) Bornes à vis M4 convenant aux bornes annulaires de 4 mm et 5 mm Isolation électrique par rapport à la base métallique 2500VAC, 1 minute Résistance thermique à la jonction avec le boîtier métallique (RθJC) 0,21°C/W () * Résistance thermique de jonction avec l'environnement (RθJA) ~20°C/W () * Température maximale de jonction 175°C Tension minimale de fonctionnement 8VDC Résistance drain-source (Rds) 0.001Ω
