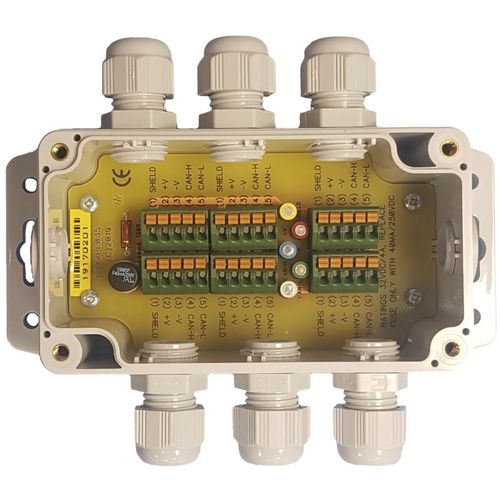

Boîte de dérivation en saillie 80 series

ATEXà sécurité augmentéeIP67

Les installations de bus CAN fonctionnant sur de longues distances et à faible vitesse peuvent utiliser des lignes secondaires assez longues. Cela permet une topologie de câblage plus simple où les différents nœuds peuvent être placés jusqu'à 5 mètres de la "colonne vertébrale". Cette solution est particulièrement avantageuse sur les longues distances, car la longueur effective du bus CAN peut rester plus courte, ce qui permet d'économiser sur le coût du câblage et, surtout, de réduire les chutes de tension le long de la ligne. Pour faciliter ce type d'installation, nous proposons cette boîte de distribution de bus de terrain, qui permet de relier jusqu'à 6 ou 12 segments de câble. Les connexions sont réalisées à l'aide de bornes à ressort à 5 pôles. Les connexions sont montées dans un boîtier en polycarbonate IP67/NEMA4X avec des trous M16 pour les presse-étoupes. Une résistance de terminaison intégrée et des points de sonde multimètre de 2 mm permettent de configurer et de diagnostiquer facilement le câblage du réseau. Caractéristiques techniques 6× 3.5mm spring clamp terminal block 1.3mm de dégagement et de fuite pour le signal 2.traces en cuivre de 0mm, 70μm d'épaisseur résistance de terminaison de 120Ω avec fusible de 40mA, le fusible sert également d'interrupteur de validation de terminaison 6× entrée de presse-étoupe M16 + 2× bouchons borgnes M16 (inclus, également 4 bouchons d'obturation) boîtier en polycarbonate 115x65mm, hauteur 55mm Montage sur bride, largeur 145 mm
