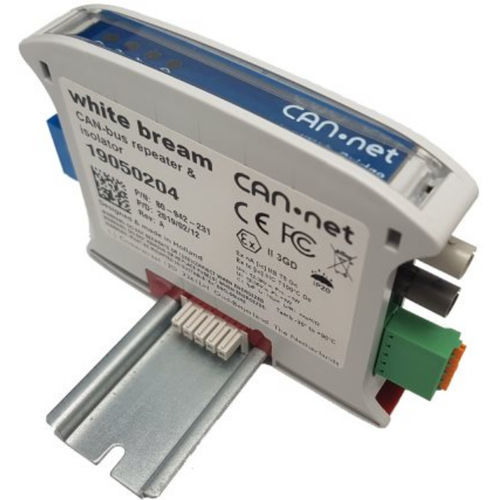

Répéteur industriel

optiquepour bus CANATEX

Ce dispositif assure une fonction de répétiteur entre trois segments CAN-bus. Le premier se connecte via un bus T monté sur rail DIN ou via un bornier à 5 voies ordinaire et alimente le cœur logique et le deuxième segment. Le deuxième segment optionnel se connecte via un câble à fibre optique avec des connexions ST. Le troisième segment est un bus CAN "cuivre" normal avec une isolation de sécurité intrinsèque ATEX et des paramètres de sécurité. Cela permet d'installer des interfaces et des capteurs dans des environnements potentiellement explosifs de type "zone 2 ou zone 22". Fonctionnalité Répéteur de bus CAN à deux ou trois voies Connexion de bus pour l'alimentation principale + bus CAN jusqu'à 1Mbps Connexion CAN-bus à sécurité intrinsèque (nécessite une alimentation du côté dangereux) Liaison CAN-bus par fibre optique en option Caractéristiques techniques Plage de tension 12-36VDC Isolation de sécurité intrinsèque ≥ 0,5 mm Tension d'isolation autorisée jusqu'à 1kVrms/1414Vpeak (non-ATEX) Alimentation par bus Um 6-36VDC, puissance <100mW connexions à bornes à vis enfichables à 5 voies de 3,5 mm pour le côté sûr Couplage optionnel de la fibre optique multimode 'ST' de 820nm à un autre répéteur Délai de propagation 100ns, équivalent à ~20m de longueur de câble Boîtier sur rail DIN 101x80, largeur 17.5mm Connexion CAN-bus via un connecteur T-Bus monté sur rail DIN ou via un bornier à 5 voies de 3,81 mm
