Palpeur 2D WFP

de mesureoptiqueà balayage

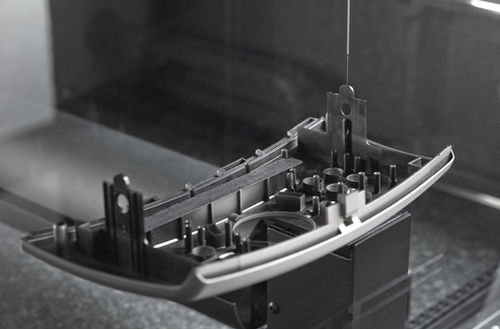

Le WFP 2D breveté de Werth palpeur de fibres ® est depuis des décennies le standard industriel des microtâteurs et permet des mesures tactiles de haute précision de géométries extrêmement petites avec des forces de palpage très faibles. En raison de ses faibles forces de palpage, le WFP® convient également à l'étalonnage de mesures optiques sur des pièces à surfaces sensibles. Les domaines d'application typiques sont les pièces en caoutchouc et en plastique, les gabarits, les filières, micro-roues dentées et les micro-alésages sur injecteurs de carburant et les aubes de turbine. • Grâce à l'évaluation directe du stylet, le WFP® atteint des écarts de palpage de domaine de quelques dixièmes de micromètre • Les déformations de la tige du palpeur n'ont aucune influence sur le résultat de la mesure • Le résolution du palpeur à fibre est de l'ordre du nanomètre et ne dépend finalement que de l'optique utilisée • En mode scanning, le Werth palpeur de fibres ® enregistre les contours les plus divers avec un grand nombre de points de mesure, le palpeur de mesure en permanence étant maintenu en mouvement par un générateur de vibrations afin d'éviter les effets stick-slip Précision Écart de palpage admissible jusqu'à 0,3 µm Fonctionnement Avec un capteur de traitement d'image (a) caméra, b) optique de reproduction), la déviation ΔL de sphère du palpeur de mesure éclairée par une LED c) est mesurée d) lors du mouvement de la pièce e).
