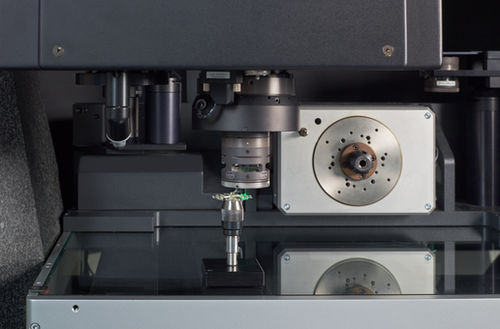

Palpeur 3D WFP

de mesureoptiqueà balayage

Ce système breveté tactile-optique 3D-micropalpeur étend le champ d'application de la technologie éprouvée Werth palpeur de fibres ® aux mesures 3D. Il présente un certain nombre d'avantages par rapport aux microtâteurs traditionnels fonctionnant selon le principe mécanique-électrique. Le WFP® est beaucoup moins sensible à la rupture, offre des diamètres de bille de palpage plus petits (jusqu'à 20 microns) et possède des forces de palpage beaucoup plus faibles (inférieures à un millième de Newton). Le Werth Fiber Probe® fait partie de la compétence particulière de Werth également pour le mesurer de micro-géométries. • Mesurer avec le scanner 3Dpalpeur de fibres peut être utilisé en mode point par point ou en mode scanning • Des systèmes de palpage spéciaux sont disponibles pour le mode scanning, qui permettent de saisir en toute sécurité des tracés de profil sur les surfaces des pièces, par ex. par des scans en spirale avec contour prédéfini micropalpeur avec une géométrie coudée, par ex. pour le mesurer de géométries internes, sont également disponibles • Pour éviter les écarts de mesure dus à l'ouverture, despalpeur de mesure à deux billes (brevet) sont également disponibles • En combinaison avec des machines à mesurer tridimensionnelles de précision correspondante, comme le VideoCheck® UA de Werth, le WFP® 3D présente des écarts de palpage de quelques dixièmes de micromètres seulement
