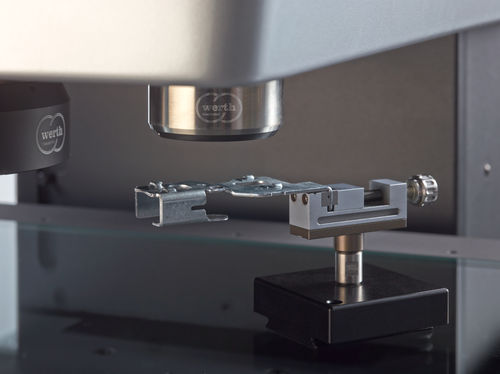

Capteur de déplacement linéaire CFP

sans contactoptiqueconfocal à codage chromatique

Le principe de mesure chromatique assure de faibles écarts de mesure et une grande indépendance par rapport aux caractéristiques de la surface. Lors du scanning, de nombreux points de mesure sont saisis en peu de temps. Il en résulte un large spectre d'utilisation, même en cas d'exigences élevées en matière d'incertitude et de temps de mesure. Il est possible de mesurer des tolérances très serrées sur taillee ainsi que sur forme et rugosité. • mesure de pièces sensibles et élastiques • Les grandes plages de mesure du capteur permettent un scanning rapide sans suivi des axes de l'appareil vers la surface de la pièce et donc des temps de mesure encore plus courts • mesure Possibilité de mesurer des surfaces réfléchissantes ou transparentes • Les épaisseurs de couches de matériaux transparents peuvent également être mesurées (option) Plage de mesure 0,3 mm à 3 mm Précision Écart de palpage admissible jusqu'à 0,25 µm Fonctionnement Depuis le boîtier d'analyse a), la lumière d'une source lumineuse à large bande b) est projetée sur la pièce (Position 1), 2) ou 3)) via un coupleur à fibres optiques c), une fibre optique d) et une optique de reproduction e). L'intensité de la lumière réfléchie est la plus élevée pour la couleur qui correspond à distance de la pièce f). Ceci est évalué par un spectromètre g).
