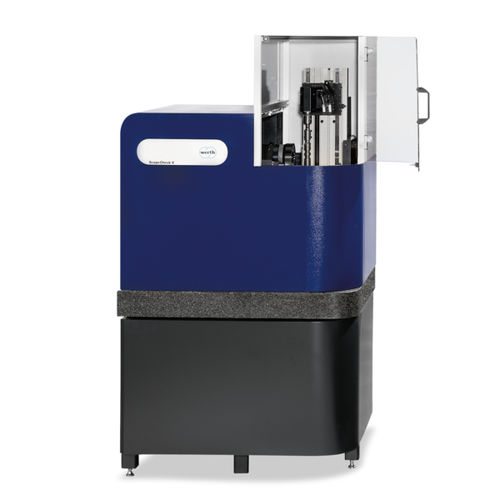

Machine de mesure tridimensionnelle pour engrenage ScopeCheck® V

pour vilebrequinsà capteur multiplehaute précision

La série ScopeCheck® V offre la solution parfaite pour le mesurer précis de pièces exigeantes à symétrie de rotation. Contrairement aux machines de mesure d'arbres classiques, qui se contentent de déterminer destaillee 2D avec un éclairage par transmission, ces machines de mesure de coordonnées permettent également, grâce à leur concept multi-capteurs, de mesurer mesurer par exemple des dentures, rainures, des cames de commande et des trous de refroidissement avec des capteurs tactiles conventionnels, le micropalpeur Werth Fiber Probe® breveté ou le Werth Laser Probe dans un bridage. • Tous les systèmes de serrage courants peuvent être utilisés pour une fixation flexible des pièces à usiner • Deuxième axe de capteur pour un fonctionnement multi-capteurs sans collision, même ultérieurement peut être mis à jour • Les écarts de course (osciller) sont compensés par des procédés mathématiques pour déterminer l'axe de la pièce à usiner • Des interfaces standardisées avec les logiciels d'outils permettent des mesures automatiques • Spécification complète de l'appareil de mesure selon ISO 10360 Plage de mesure Max. Dimensions de la pièce L = 200 mm / 500 mm / 800 mm avec D =140 mm / 250 mm / 250 mm Précision Ecart de mesure de la longueur admissible jusqu'à 1,5 µm
