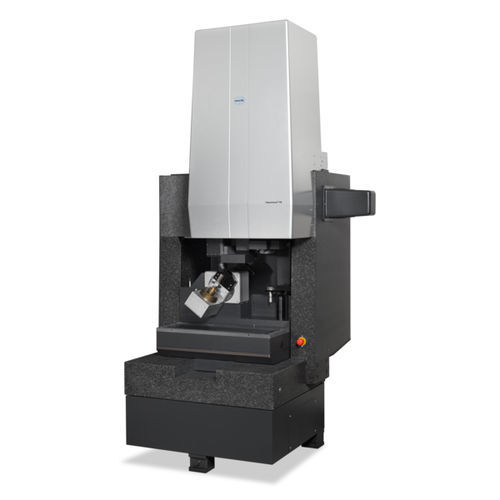

Machine de mesure tridimensionnelle à portique VideoCheck® FB

à pontpour engrenagepour lentille

Le VideoCheck® FB avec portique fixe peut être équipé de plusieurs axes de détection indépendants (fourreaux). La construction avec portique fixe découple les deux axes de mouvement et les tiges tailledes trois axes peuvent être placées au centre, ce qui, associé à une grande rigidité de construction, permet de réduire les incertitudes de mesure. De plus, le site appareil est facilement accessible et peut être équipé des quatre côtés. Le VideoCheck® FB dispose de nombreux domaines d'application. • En respectant les spécifications de ecart de mesure de la longueur, la table de mesure en granit sur coussin d'air peut être chargée jusqu'à 100 kg ou, en option, jusqu'à 250 kg • Pour les mesures sur des pièces particulièrement lourdes, il est possible d'enlever le réhaussement de la diascopie • Les axes de capteurs indépendants permettent une utilisation optimale de la plage de mesure, par exemple, il est possible de changer les capteurs tactiles SP80 et un articulation rotative et pivotante avec le palpeur de mesure 3D SP25 sur le même axe Z, tandis que le deuxième axe Z est équipé de l'optique et tactile-optique multisensoriel • Réduction du risque de collision entre capteurs et la pièce à usiner • Un deuxième axe Z est également disponible ultérieurement peut être mis à jour
