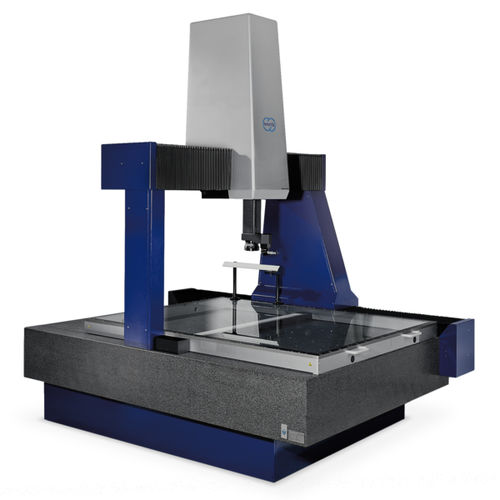

Machine de mesure tridimensionnelle à portique ScopeCheck® MB

à pontpour grandes piècespour applications automobiles

Le capteurs est positionné à l'aide du pont mobile, de sorte que la pièce ne doit pas être déplacée pendant le mesure. Des plages de mesure standard comprises entre 500 mm et 2 000 mm en X-axe, jusqu'à 5 000 mm en Y-axe et jusqu'à 1 500 mm en Z-axe permettent d'effectuer des mesures sur des pièces volumineuses issues de l'industrie automobile, de la construction mécanique et de l'outillage et pesant jusqu'à 5 tonnes. Grâce à l'équipement d'une compensation de température, le machine à mesurer tridimensionnelle multisensorielle à coussin d'air fournit des résultats de mesure précis même lorsqu'il est installé à proximité de la production. • Possibilités illimitées pour l'optique 3D-mesure des pièces à usiner grâce à l'intégration complète du Werth Zoom avec une distance de travail variable dans la Z-.axe Z • Flexibilité accrue pour une grande vitesse de mesure grâce à l'intégration de multisensoriel • Grande flexibilité grâce à des unités d'éclairage variables • Cadre rapporté avec CNC-diascopie réglable pour un mesurer optique rapide de pièces estampées et pliées, de films et de profilés avec un éclairage homogène possible dans tout plage de mesure Précision Ecart de mesure de la longueur admissible jusqu'à 1,8 µm
