Capteur de distance laser LLP

sans contact

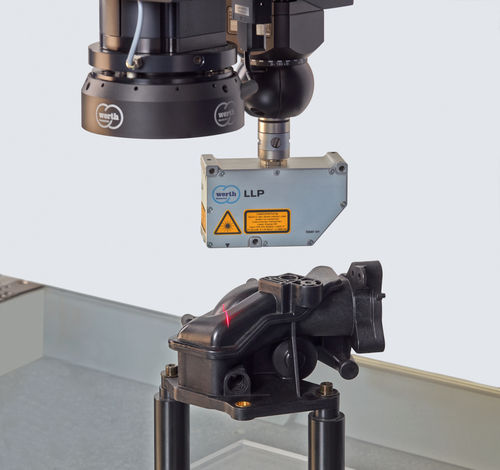

Avec le capteur à ligne laser LLP, une ligne laser (coupe lumineuse) est projetée sur la surface de l'objet à mesurer et évaluée en conséquence par un procédé de triangulation. Ce système sans contact capteur permet de numériser rapidement mesure même les grandes pièces avec des tolérances plus grossières. L'application se concentre donc en grande partie sur les pièces de boîtier et d'habillage avec surfaces de forme libre, qui sont principalement utilisées pour des raisons esthétiques construit. • Détermination de la topographie avec une haute densité de points • Le réglage automatique de l'intensité et le logiciel intelligent permettent une utilisation confortable et sûre mesurer des surfaces les plus diverses • Fréquences de mesure élevées même sur les surfaces brillantes et fortement absorbantes • Le LLP peut être tourné et pivoté en combinaison avec le PH10M et peut être échangé contre d'autres capteurs Précision Écart de palpage admissible jusqu'à 50 µm Fonctionnement Le faisceau laser généré par une diode laser a) est élargi en forme de ligne, projeté sur la pièce b) et le faisceau réfléchi est reproduit à l'aide d'une optique d'imagerie c) sur la caméra matricielle d). A partir de son Position, on détermine les points de mesure sur la surface de la pièce.
