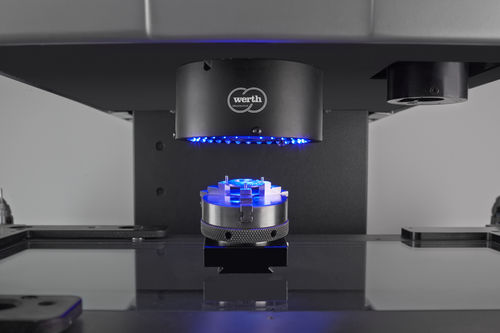

Capteur optique d'imagerie CFZ

La combinaison de plusieurs capteurs en un seul multisensor offre un confort d'utilisation accru et des économies de temps de mesure en raison de la suppression des cycles de changement de capteur. Grâce aux différents principes de capteurs, le CFZ breveté dispose d'une grande flexibilité. Grâce à l'absence de décalage des capteurs, il est souvent possible d'utiliser un appareil de mesure plus petit et donc plus économique. • Faibles écarts de mesure grâce à la grande plage d'agrandissement de l'optique zoom télécentrique • Traitement des images de contour intelligent reconnaît plusieurs éléments géométriques et formes libres dans la fenêtre de mesure • Mesures de distance largement indépendantes des caractéristiques de la surface grâce au principe de mesure chromatique • Changement de capteur rapide sans mouvement mécanique • Le grand plage de mesure du capteur chromatique permet un scanning rapide sans devoir guider le capteur vers la surface de la pièce, ce qui réduit encore les temps de mesure • Les épaisseurs de couches de matériaux transparents peuvent également être mesurées (option) Plage de mesure 1 mm Précision Écart de palpage admissible jusqu'à 0,75 µm Fonctionnement Depuis le boîtier d'analyse a), la lumière d'une source lumineuse à large bande b) est projetée sur la pièce (Position 1), 2) ou 3)) via un coupleur à fibres optiques c), une fibre optique d) et une optique de reproduction e). L'intensité de la lumière réfléchie est la plus élevée pour la couleur qui correspond à distance de la pièce
