Palpeur 3D TP200

de mesurepour vilebrequinsà déclenchement par contact

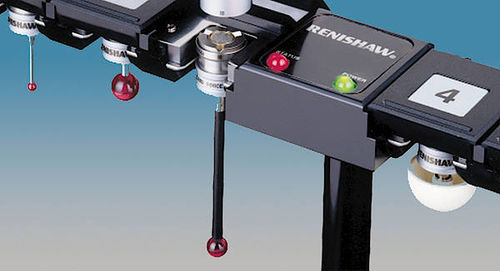

Le TP200 est un capteur tactile à bas prix pour la mesure 3D ponctuellemesure. Le système de palpage tactile permet des mesures de haute précision grâce à l'utilisation d'une structure jauge de contrainte et est entièrement intégré dans le concept Werth Multisensor. • Modules de stylets à changement rapide avecforce de palpage standard (SF) et faible force de palpage (LF) • Application des modules de stylets (SF) : tâches de mesure générales avec des stylets standard • Application des modules de stylets (LF) : utilisation de petites billes de palpage et mesure pour les matériaux sensibles • Combinaison possible avec un changeur de palpeur MCR20 à 3 ou 6 emplacements de mémoire pour un remplacement rapide et facile des palpeurs sans recalibrage fastidieux Précision Écart de palpage admissible jusqu'à 1,1 µm Fonctionnement Au contact de la pièce, la déviation du palpeur déclenche un signal électrique pour la lecture des taillestabssysteme de la machine à mesurer tridimensionnelle et les coordonnées sont enregistrées comme point de mesure.
