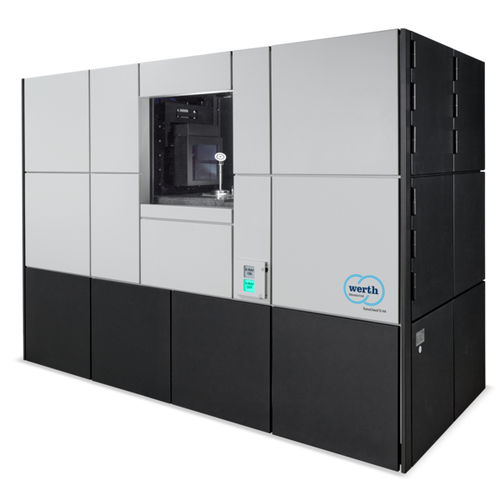

Machine de mesure tridimensionnelle pour grandes pièces TomoCheck® S HA

pour engrenagepour lentilleà capteur multiple

Grâce à la combinaison de tubes à transmission de 225 kV tension d'accélération et de grands détecteurs à haute résolution, le TomoCheck ® S HA (High Accuracy) permet aussi bien la mesure 3D-mesure de sous-ensembles multimatériaux que de pièces de grand volume avec une grande résolution et une précision encore jamais atteinte. La structure de base de la machine à mesurer tridimensionnelle tomographie assistée par ordinateur en granit, la mécanique de haute précision de l'appareil et la technologie des paliers à air permettent des écarts de mesure de longueur de l'ordre du sous-micron. Les domaines d'application sont microcomposants ainsi que les pièces en plastique, en métal léger et en graphite. • Minimisation de écart de palpage du capteur de rayons X grâce à un procédé breveté • Le tube cible en diamant et un détecteur à grand nombre de pixels permettent d'obtenir des résolutions de l'ordre de 1/10 µm-domaine • La conception et le type de construction du TomoCheck® S HA correspondent aux appareils de protection totale selon l'ordonnance sur la radioprotection • D'autres capteurs peuvent être ajoutés ultérieurement spécifique à l'application • Calibrage conforme aux normes selon VDI 2617 pour des résultats de mesure fiables et traçables, en option avec certificat DAkkS Plage de mesure Max. Dimensions des pièces D = 204 mm / L = 434 mm (en fonction du rapport d'aspect des pièces) Précision Ecart de mesure de la longueur admissible jusqu'à 2,5 µm
