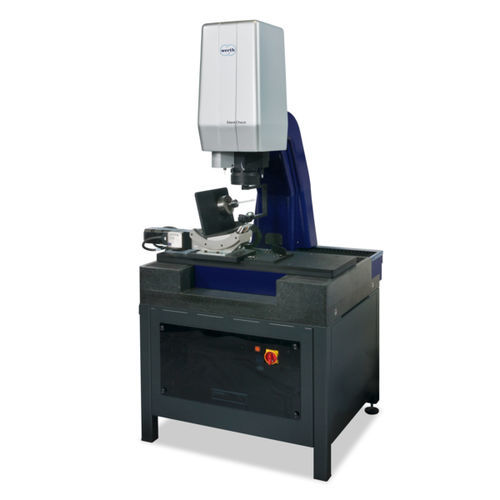

Machine de mesure tridimensionnelle col de cygne StentCheck®

à capteur multiplehaute précisioncompacte

Stents qui sauvent des vies – Qualité contrôlée avec Werth technique de mesure de coordonnées multisensorielle La configuration particulière de la machine à mesurer tridimensionnelle optique-tactile avec dispositif d'éclairage et axe rotatif-pivotant spéciaux permet une mesure complète très précise et rapide des stents. À l'aide de axe de rotation, des mandrins de prise de vue spéciaux et de la fonction brevetée Rasterscanning HD ROTARY, les surfaces de l'enveloppe du cylindre sont scannées par sections ou complètement pendant la rotation avec le capteur de traitement d'image et mises à disposition en très peu de temps pour l'évaluation sous forme d'image 2D ou de jeu de données 3D. • Précision micrométrique et entièrement automatique mesurer de centaines de propriétés géométriques telles que les largeurs de nervures, rayons et les angles en quelques dizaines de secondes • Évaluation automatique des structures défectueuses grâce au puissant traitement d'image • Des outils logiciels spéciaux empêchent les mesures erronées, comme celles qui peuvent être causées par des entretoises s'écartant fortement de la géométrie théorique ou par des salissures • Le site axe de pivotement élargit le champ d'application à mesure pour les géométries coniques et autres géométries non cylindriques, comme les stents de valves cardiaques • Grâce à la 3D-mesure, des éléments géométriques spatiaux peuvent être saisis (p. ex. angle d'emmanchement)
