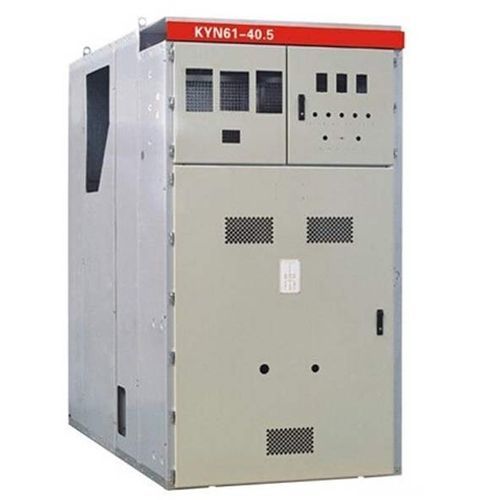

Appareillage de commutation primaire Kyn61-40.5

triphaséACsous enveloppe métallique

L'appareillage de commutation amovible à enveloppe métallique KYN61-40,5 AC s'applique au réseau électrique 40,5kV, triphasé, AC et 50/60Hz pour la réception et la distribution de l'énergie électrique, ainsi que pour le contrôle, la surveillance et la protection. Il est applicable dans les réseaux électriques généraux. Description de la structure : L'appareillage de commutation est conforme aux normes et à la conception G83906 et IEC298, et peut être retiré de l'armoire en tant qu'unité complète (chariot). La structure de l'armoire est faite d'une plaque d'aluminium déposée ou d'une tôle galvanisée assemblée avec les deux connexions, une salle de disjoncteur séparée, une salle de bus, une salle de câbles et une salle d'instruments, tous les composants métalliques sont mis à la terre, chaque compartiment du circuit principal a un canal de libération de pression séparé dans le compartiment des câbles qui peut être réglé sur un bus de terre de 10*60 mm. Caractéristiques principales : 1.L'utilisation d'une structure d'armoire assemblée, d'une structure sur pied de chariot de disjoncteur, Taille réduite : 2.En option : Le disjoncteur à vide de la société VW1-40.5, le disjoncteur à vide Huadian de Xiamen VEP-40.5, les disjoncteurs similaires sont interchangeables. 3.Les véhicules de transport spéciaux peuvent être soulevés, les véhicules de transport et l'armoire sont positionnés avec précision, verrouillés et fiables 4.L'interrupteur principal, le chariot à main, l'interrupteur de verrouillage de la porte entre les méthodes de verrouillage mécanique obligatoires sont utilisés pour répondre à la fonction de verrouillage "Five Anti". 5.toutes les opérations peuvent être effectuées lorsque la porte est fermée, afin de protéger la sécurité de l'opérateur. 6.Le câble dispose d'un grand espace, il peut être connecté à plusieurs câbles et à une prise de courant en hauteur. 7.Classe de protection IP3X pour la coque, classe de protection IP2X pour la porte de la salle des chariots ouverte entre les différents compartiments.
