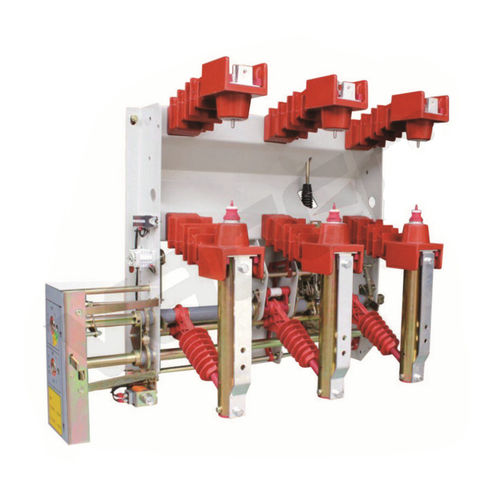

Disjoncteur à coupure de charge à air VACF12-24kV

ACcontre les courts-circuitsmoyenne tension

Les interrupteurs de charge à air de type M.V. de la série VACF12-24kV et son appareil de combinaison sont utilisés pour les appareillages M.V. intérieurs AC 24kV, 50Hz. Les paramètres techniques spécifiques de l'interrupteur de charge sont élevés et son action est fiable. Le mécanisme de fonctionnement est essentiellement constitué d'un ressort manuel de type stockage d'énergie, et il peut également être équipé d'un mécanisme de fonctionnement à ressort électromagnétique. Basé sur le principe de l'extinction de l'arc par pression d'air, il peut être brisé plusieurs fois sans avoir à remplacer le tube d'extinction de l'arc. Dans des conditions normales de circuit, le commutateur de charge M.V. peut allumer, transporter et éteindre le courant de charge, et a la capacité d'allumer le courant de court-circuit et de transporter le courant de court-circuit à un moment spécifié. Le commutateur de charge M.V. convient à l'installation dans une armoire de commutation de réseau en anneau et d'autres types d'armoires de commutation pour la réception et la distribution de l'énergie électrique. Les interrupteurs de charge de la série VACF 12-24kV peuvent être équipés d'un interrupteur de mise à la terre. Le commutateur de mise à la terre a la même capacité de fermeture de court-circuit que le commutateur de charge, afin de permettre une stabilité thermique dynamique, et a un verrouillage mécanique strict avec le commutateur de charge, afin d'assurer qu'il n'y a pas de mauvais fonctionnement dans la structure. Le commutateur de charge M.V. est adapté à l'installation dans une armoire de commutation de réseau en anneau et d'autres types d'armoires de commutation pour la réception et la distribution d'énergie électrique.
