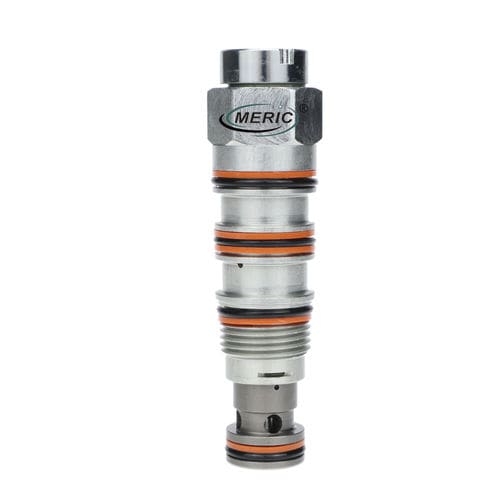

Clapet anti-retour à commande assistée MCVCV series

à soupapeà cartouchehydraulique

Spécifications - Fonctionnement Pressure： 350BAR - Flow：60L/min - Pliot：3:1 - Interne Leakage：0.07ml/min.max.à la pression de fonctionnement - Temperature：-40°C à +120°(-40°F à+250°F) - Cavity： T-21A - Fluids：Mineral des fluides d'une viscosité de 7,4 à 420 cSt. Caractéristiques - Pression pilote aussi basse que 5 bars (75 psi) plus élevée que la pression à l'évent peut ouvrir la vanne. - Accepte la pression à l'orifice 4 (évent) mais ne peut pas dépasser 5000 psi (350 bar). - Les cartouches de contrôle de l'ouverture du pilote sont des valves de verrouillage, et non des commandes de mouvement valve. Pour les applications de contrôle des mouvements, utilisez une vanne à contrepoids. Fonctionnement Cette vanne est un pilote pour ouvrir le clapet anti-retour. Elle possède un pilote étanche, un siège en acier, et est ventilée. Il permet un écoulement libre de la vanne (orifice 2) vers la charge (orifice 1) et les blocs s'écoulent dans la direction opposée. La pression au niveau du pilote (port 3) ouvrir la vanne de l'orifice 1 à l'orifice 2. Pression de pilotage nécessaire pour ouvrir la vanne est directement proportionnelle à la pression de charge au port 1. La vanne est insensible à la pression à l'orifice 2 parce que la chambre à ressort est référencée à l'évent (port 4).
