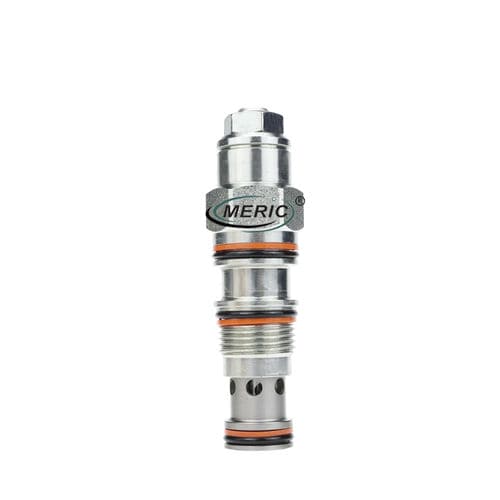

Vanne d'équilibrage MCBBA series

à cartouchefiletée

Spécifications - Pression de fonctionnement : 280BAR - Débit : 20L/min - Fuite interne : 0,3 ml/min. max. à 85 % du réglage normal - Rapport de Pliot:3:1 - Température : -40°C à +120°(-40°F à+250°F) - Cavité:T-11A - Les fluides : Fluides à base de minéraux avec des viscosités de 7,4 à 420 cSt. Caractéristiques - La valeur de réglage de la soupape d'équilibrage doit être d'au moins 1,3 fois la valeur de la pression de charge. - La contre-pression à l'orifice 2 s'ajoute au réglage de la décharge effective selon un rapport de 1 plus le rapport pilote multiplié par la contre-pression - Le réarmement dépasse 85 % de la pression de consigne lorsque la soupape est standard ensemble. Des réglages inférieurs à la pression de consigne standard peuvent entraîner des pourcentages de consommation plus faibles Opération Les vannes à contrepoids avec assistance du pilote sont destinées à contrôler un dépassement charge. Le clapet anti-retour permet un écoulement libre du distributeur (orifice 2) vers le (port 1) tandis qu'une soupape de décharge à action directe et assistée par le pilote contrôle le débit de du port 1 au port 2. L'assistance du pilote au port 3 réduit le réglage effectif du relief à un taux déterminé par le ratio pilote
