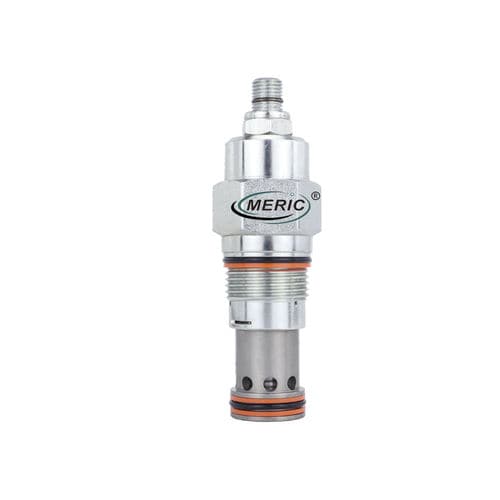

Soupape de décharge à commande assistée MRPGC series

à pistonà cartouche

Spécifications - Pression de fonctionnement : 350BAR - Débit : 200L/min - Temps de réponse - Typique : 10ms - Fuite interne : 50ml/min.max.à 70bar - Température : -40°C à +120°(-40°F à+250°F) - Cavité:T-3A - Fluides : fluides à base de minéraux avec des viscosités de 7,4 à 420 cSt. Caractéristiques - L'orifice de l'étage principal est protégé par une plaque en acier inoxydable de 150 microns écran. - La contre-pression sur l'orifice du réservoir (orifice 2) est directement additive à la réglage de la valve à un rapport de 1:1. - Accepte la pression maximale à l'orifice 2 ; convient pour une utilisation dans des applications de croisement les circuits de secours portuaires. S'ils sont utilisés dans des circuits de secours portuaires croisés, il faut envisager fuite de bobine. Opération Les cartouches de décharge à piston équilibré, à action rapide et pilotée sont normalement vanne fermée de limitation de pression utilisée pour protéger les composants hydrauliques de la pression des transitoires. L'ouverture et la fermeture rapides sont obtenues au détriment de la douceur. Lorsque la pression à l'entrée (orifice 1) atteint la soupape la vanne commence à s'ouvrir vers le réservoir (orifice 2), en étranglant le débit pour limiter la augmentation de la pression. Ces vannes ont une faible augmentation de pression par rapport au débit et sont très rapides.
