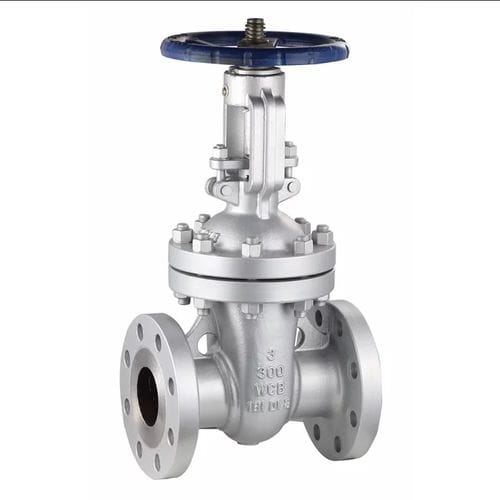

Vanne à opercule

avec volantpneumatiqueélectrique

Le robinet-vanne à coin est un type de robinet-vanne. Il doit son nom au fait que sa surface d'étanchéité forme un angle avec l'axe central vertical, c'est-à-dire que les deux faces d'étanchéité sont en forme de coin. En général, les deux surfaces d'étanchéité sont des robinets-vannes en forme de coin, et l'angle entre la surface d'étanchéité et l'axe central vertical est de 2°52', 3°30', 5°, 8°, 10°, etc. Les robinets-vannes à coin sont divisés en robinets-vannes ouverts et robinets-vannes sombres, robinets-vannes à coin simple et robinets-vannes à coin double. Les méthodes de commande sont : électrique, pneumatique, manuelle, gaz-liquide, etc. La méthode de raccordement est le type à bride, le type soudé et le type à clip. Caractéristiques structurelles du robinet-vanne à coin 1. Le vérin possède deux faces d'étanchéité. Le plus souvent, les deux faces d'étanchéité du coulisseau forment un coin, et l'angle du coin varie en fonction des paramètres de la vanne, généralement de 5°. 2. Le principe d'étanchéité du robinet-vanne à coin est obtenu par la combinaison étroite des deux faces d'étanchéité de l'opercule et des deux faces d'étanchéité du corps du robinet lorsqu'il est coincé. 3. Le robinet-vanne à coin, le robinet-vanne à coin standard américain peut être divisé en robinet-vanne à tige ouverte (robinet-vanne à tige de levage) et en robinet-vanne à tige foncée (robinet-vanne à tige rotative) selon les différentes manières d'ouvrir et de fermer la tige de la vanne. 4. Les robinets-vannes à coin peuvent être divisés en robinets-vannes élastiques et robinets-vannes rigides en fonction des différentes structures de l'obturateur. 5. Le corps du robinet est moulé et moulé, le corps du robinet et le couvercle du robinet sont boulonnés, et la bride centrale est scellée par un joint enroulé. Lorsque le client a des exigences particulières, la bague métallique peut également être utilisée pour le raccordement.
