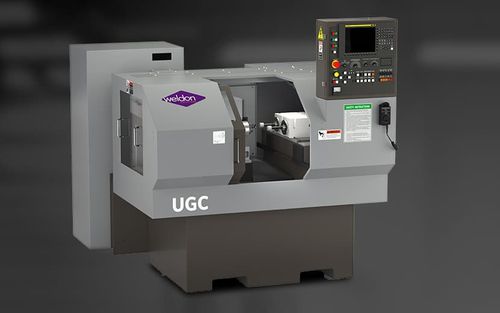

Rectifieuse angulaire UGC

CNCnumériqueconventionnelle

Le Weldon UGC est un système de rectification CNC pour petites pièces, idéal pour la rectification intérieure, extérieure et frontale en mode de serrage. Un ensemble d'axes "C" en option permet la rectification de pièces non rondes (cames). Conçue pour l'utilisation d'abrasifs conventionnels ou super abrasifs, l'UGC peut accueillir des meules diamantées et CBN. L'UGC peut être équipée de trois (3) broches de rectification pour la rectification de caractéristiques multiples (alésages, diamètres extérieurs, faces, etc.) en un seul montage. Les applications typiques comprennent les petits engrenages, les anneaux, les plaques d'usure, les bagues, les composants de vannes et les roulements. - Commande CNC FANUC modèle 0i TD et servomoteurs dotés de la technologie numérique FANUC AC. Comprend un système de retour absolu sauvegardé par batterie éliminant le besoin de référence à chaque démarrage. - Base de la machine en fonte offrant rigidité, contrôle des vibrations et stabilité thermique. - Système pressurisé Vee & Flat way pour un mouvement linéaire fluide et contrôlé. - Le support de diamant de dressage est positionné pneumatiquement pour le dégagement de l'outil. - Tête de travail à broche vivante avec nez de broche à évidement droit. Comprend un ensemble de roulements à contact angulaire. - logement de broche de 80 mm et tuyauterie de lubrification de la broche. - Enceinte complète avec porte coulissante manuelle et plusieurs panneaux vitrés pour l'accès à la maintenance. - Tête de travail programmable avec échelle rotative Heidenhain pour les applications non rondes. - Broches de rectification à haute fréquence GMN avec des dispositions de fourreaux filetés ou HSK. Broches dimensionnées en fonction de l'application. - Broche de rectification de diamètre extérieur, droite ou angulaire, avec variateur de vitesse.
