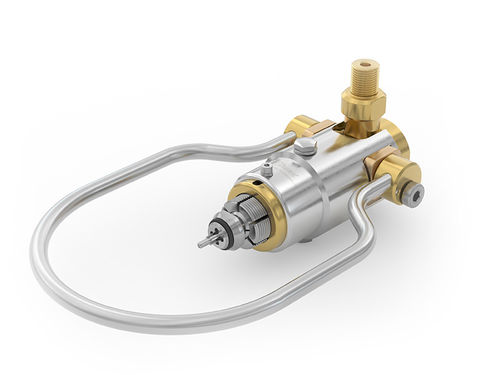

Raccord pneumatique WEH® TW54

push-to-lockDINen laiton

Le connecteur rapide type TW54 pour des vannes de bouteilles de gaz avec filetage interne réalise une connexion étanche en quelques secondes. Les segments filetés extensibles se fixent fermement et hermétiquement dans le filetage de la vanne de la bouteille. La connexion étanche est établie. Le TW54 est approprié pour une gamme de pression de 200 bar ou 300 bar et pour vannes à pression non-résiduelle. Sécurité Une construction très précise et un mouvement excentré commandent tout le processus de raccordement. Le connecteur ne peut pas être débranché sous haute pression car le pointeau de sécurité se verrouille et empêche la mise en action. Le WEH® TW54 a un repérage rouge à la partie frontale du connecteur (voir figure ci-contre), indiquant visuellement si le connecteur est branché correctement. Pour l’applications à l‘oxygène le connecteur TW54 a des orifices de purge (voir figure ci-contre) dans le manchon. En cas d’une fuite de gaz involontaire, les orifices dérivent le gaz latéralement du clapet de la bouteille. Ce connecteur rapide est disponible pour vannes de bouteilles de gaz selon DIN, BS, NF, CGA etc. Des connecteurs pour l’applications à l‘oxygène sont nettoyés pour l’oxygène ainsi que net d’huile et de graisse.
