Alimentation électrique AC/DC 801 series

DC/DCà sortie simpleà découpage

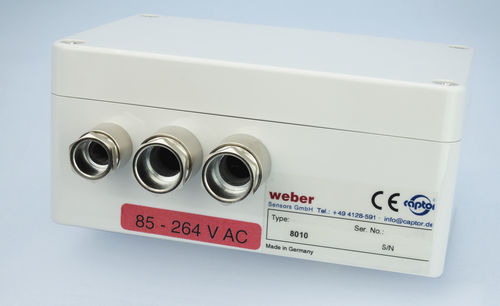

Cette unité d'alimentation permet de faire fonctionner des capteurs 24 VDC, tels que des capteurs d'air et de débit, avec une tension d'alimentation AC. L'unité d'alimentation contient un transformateur redresseur de 24 VDC et un circuit de commutation avec un relais de sortie avec un contact de commutation unipolaire libre de potentiel à double effet. Une LED intégrée indique la situation de commutation actuelle. Boîtier Boîtier en Makrolon avec presse-étoupe PG pour le capteur, la connexion secteur et la connexion de sortie pour le montage mural. Pour les applications où une source d'alimentation en courant alternatif est disponible sur place. Variantes de l'appareil Type 8010 : Pour les capteurs à commutation PNP ou les capteurs avec signal de sortie analogique. La connexion d'un signal analogique à l'entrée de l'unité d'alimentation active un signal de commutation qui commande un relais intégré lorsqu'un seuil fixe de 50 % du signal d'entrée maximal est atteint. Cela permet, en connectant des capteurs de débit et d'évent avec une plage de mesure réglable, de varier le point de commutation sur une grande échelle ; par exemple pour le capteur de débit 4114.30 lié à l'eau à une vitesse d'écoulement entre 10 cm/s et 100 cm/s, respectivement pour le capteur d'évent 3202.30 lié à l'air entre 50 cm/s et 25 m/s. Type 8011 : Pour les capteurs à commutation NPN. Avec ces dispositifs, le relais de sortie est contrôlé directement par la sortie de commutation du capteur. Blocs d'alimentation pour le fonctionnement des capteurs 24 VDC (par ex. capteurs de débit et de ventilation) sur les réseaux de tension AC
