Lentille sphérique LZ series
ménisqueplan-concaveplan-convexe

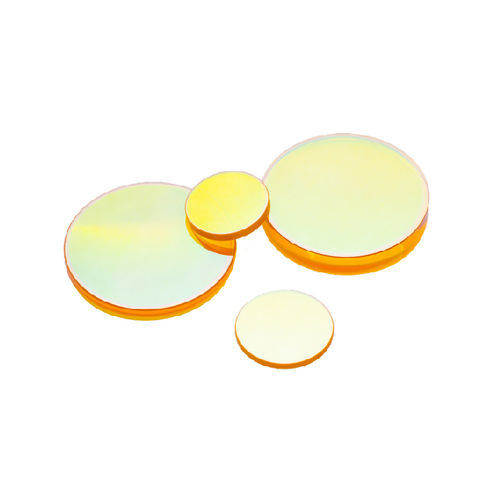

Lentille sphérique - LZ series - Wavelength Opto-Electronic(Nanjing)Co.,Ltd - ménisque / plan-concave / plan-convexe
Lentille sphérique - LZ series - Wavelength Opto-Electronic(Nanjing)Co.,Ltd - ménisque / plan-concave / plan-convexe
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Géométrie / courbure
sphérique, ménisque, plan-concave, plan-convexe
Matériau
en verre
Caractéristiques optiques
visible
Applications
pour l'optique, pour laser
Autres caractéristiques
à mise au point
Diamètre

12,7 mm, 15,2 mm, 19 mm
(0,5 in, 0,6 in, 0,75 in)

Longueur d'onde

9 400 nm, 10 600 nm

Description

Les lentilles plan-convexes ZnSe (LZ) ont une distance focale positive et sont utilisées pour focaliser un faisceau collimaté sur une petite taille de spot. Les lentilles ZnSe plan-concave (LZ) ont une distance focale négative et sont utilisées pour les faisceaux collimatés divergents. Les surfaces incurvées de ces lentilles doivent faire face à la source pour minimiser l'aberration sphérique. Les lentilles positives à ménisque convexe-concave (LZM) sont des lentilles convergentes épaisses au centre et minces sur les bords et produisent des images réelles. Le rayon de courbure du côté concave est supérieur au côté convexe de la lentille. Le côté convexe de la lentille doit faire face à la source pour minimiser l'aberration sphérique. Il est conçu pour minimiser l'aberration sphérique et produire une taille de point focal minimale pour la lumière collimatée entrante. Tolérance de diamètre: + 0 / -0.13 mm Tolérance d'épaisseur: ± 0.25mm Tolérance de distance focale: ± 2% Variation de l'épaisseur des bords (ETV) : 3 arcs min. Ouverture claire: >90% Planéité de la surface: λ/4 par 1" Dia@632.8nm Qualité de surface: 40-20 S-DAR Enrobage: R<0.2% par surface @10.6μm
