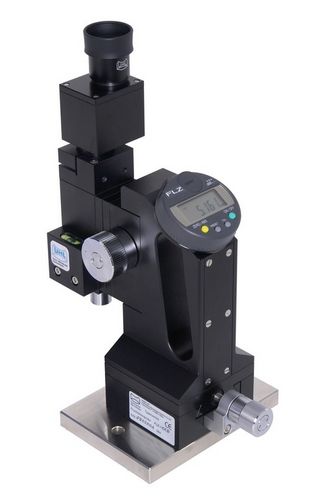

Microscope optique 3 mm, 10 mm, 1 µm | FLZ

de mesureportablede traitement d'images

Microscope portatif de mesure pour l'alignement des roulements de machine. L'ist de mesure de fil a attaché à la poupée ou à un dispositif se tenant spécial, Fédéral à l'extrémité de la base au-dessus d'une poulie et s'est étendu fortement avec un poids (disposition selon DIN 8606). L'appareil de contrôle d'alignement doit être placé sur le chariot de la machine ou d'un dispositif correspondant, qui peuvent être déplacés une direction longitudinale dans des étapes prédéfinies sur la base de machine. Le fil de mesure doit être aligné de telle manière que les mêmes valeurs soient mesurées dans commencer et la position de fin du chariot, c.-à-d. ce il est tendu pour former une canalisation de raccordement imaginaire parallèle à ces positions. Quand le fil est aligné sur le roulement, l'affichage de valeur est placé à zéro. La déviation de rectitude peut maintenant être lue directement sur l'affichage pour chaque position quand les deux parties de l'image sont adaptées ensemble en déplaçant le microscope horizontalement avec l'axe intégré de micromètre.
