- Détection - Mesure
- Mesures de Position, Vitesse et Accélération
- Codeur rotatif incrémental
- Wachendorff Automation GmbH & Co. KG

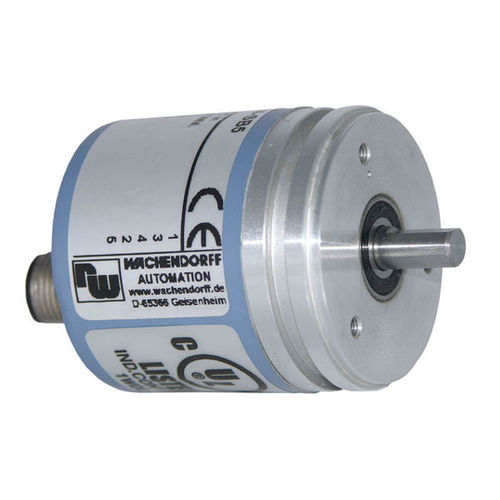

Codeur rotatif incrémental WDG 40Aoptiquemagnétiqueà arbre plein
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- incrémental
- Technologie
- optique, magnétique
- Construction
- à arbre plein, à bride synchro, scellé
- Signal de sortie
- RS-422, numérique, RS-485
- Matériau
- en aluminium
- Niveau de protection
- robuste, IP67, IP65, IP40
- Résolution codeurs incrémentaux (impulsions/tour)
2 500 unit
- Diamètre du boîtier
40 mm
(1,57 in)- Diamètre de l'axe
6 mm
(0,24 in)- Longueur
11,5 mm
(0,453 in)- Vitesse de rotation
12 000 rpm
(75 398 rad.min-1)- Fréquence de sortie
200 kHz
- Température de process
Min: -20 °C
(-4 °F)Max: 80 °C
(176 °F)
Description
Codeur rotatif, incrémental, optique, WDG 40A,
Degré de protection : jusqu'à IP67 intégrale
Forme des signaux : rectangulaire
Points forts
• Codeur rotatif robuste et économique avec dimensions réduites
• Degré de protection IP67, à l'entrée de l'arbre IP65
Détails produit
Bride
Bride servo
Aluminium, enrobé
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Connexion de sortie
TTL
TTL, RS422 compatible, inv.
HTL
HTL, inversée
Tension de service
4,75 VDC jusqu'à 5,5 VDC
Consommation interne: typ. 70 mA
10 VDC jusqu'à 30 VDC
Consommation interne: typ. 70 mA
Protection
Boîtier : IP65, IP67; à l'entrée de l'arbre : IP65; (IP40 pour K1)
