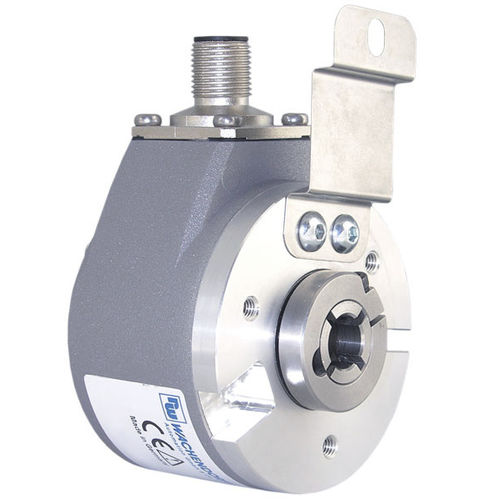

Codeur rotatif absolu WDGA 58E
magnétique16 bits32 bits

Codeur rotatif absolu - WDGA 58E - Wachendorff Automation GmbH & Co. KG - magnétique / 16 bits / 32 bits
Codeur rotatif absolu - WDGA 58E - Wachendorff Automation GmbH & Co. KG - magnétique / 16 bits / 32 bits
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
absolu
Technologie
magnétique
Résolution codeurs absolus
16 bits, 32 bits
Nb de tours codeurs absolus
16 bits, 32 bits
Construction
à axe creux non traversant, monotour, multitour
Signal de sortie
avec interface SSI, série
Tension d'alimentation
32 Vcc, 4.5 Vcc
Matériau
en aluminium
Niveau de protection
sans entretien, IP67, IP65, CEM
Applications
pour l'industrie
Autres caractéristiques
compact
Diamètre du boîtier

58 mm
(2,28 in)

Diamètre de l'axe

Max: 10 mm
(0,39 in)

Min: 6 mm
(0,24 in)

Longueur

12 mm
(0,472 in)

Vitesse de rotation

6 000 rpm
(37 699 rad.min-1)

Température de process

Max: 100 °C
(212 °F)

Min: -40 °C
(-40 °F)

Description

Codeur rotatif absolu, magnétique, SSI, WDGA 58E, Arbre creux terminal; 16/43-bit monotour/multitours; Code : binaire ou gray Points forts • Technologie Multitours EnDra® : • sans maintenance et respectueuse de l'environnement • Version compacte et robuste pour l'industrie • Interface : SSI (interface série synchrone) • Code : binaire ou gray • Mise à zéro possible • Sens de comptage modifiable • EMC : EN 61000-6-2, EN 61000-6-3 Détails produit Bride Arbre creux terminal Aluminium coulé sous pression, revêtement par poudre; blindage magnétique intégré Résolution Résolution monotour jusqu'à 65.536 pas /360° (16 bits) Résolution multitours jusqu'à 43 bits. Information: via douille de réduction Profond.de pénétration min.: 11 mm Profond. de pénétration max.: 15 mm Charge rad. max. sur l'arbre: 80 N Charge ax. max. sur l'arbre: 50 N Information: via douille de réduction Profond.de pénétration min.: 11 mm Profond. de pénétration max.: 15 mm Charge rad. max. sur l'arbre: 80 N Charge ax. max. sur l'arbre: 50 N Information: via douille de réduction Profond.de pénétration min.: 11 mm Profond. de pénétration max.: 15 mm Charge rad. max. sur l'arbre: 80 N Charge ax. max. sur l'arbre: 50 N
