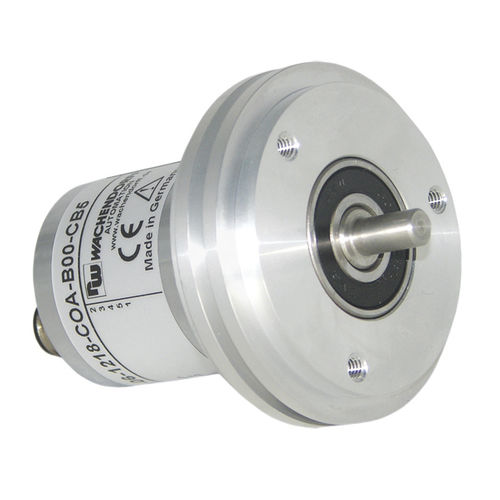

Codeur rotatif absolu WDGA 58A
magnétique16 bits32 bits

Codeur rotatif absolu - WDGA 58A - Wachendorff Automation GmbH & Co. KG - magnétique / 16 bits / 32 bits
Codeur rotatif absolu - WDGA 58A - Wachendorff Automation GmbH & Co. KG - magnétique / 16 bits / 32 bits
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
absolu
Technologie
magnétique
Résolution codeurs absolus
16 bits, 32 bits
Nb de tours codeurs absolus
16 bits, 32 bits
Construction
à arbre plein, monotour, multitour, à bride synchro, scellé
Signal de sortie
avec interface SSI, série
Tension d'alimentation
32 Vcc, 4.5 Vcc
Matériau
en acier
Niveau de protection
sans entretien, IP67, IP65, IP40, IP20, CEM
Applications
pour l'industrie
Autres caractéristiques
compact
Diamètre du boîtier

58 mm
(2,28 in)

Diamètre de l'axe

Min: 6 mm
(0,24 in)

Max: 10 mm
(0,39 in)

Longueur

Min: 12 mm
(0,472 in)

Max: 20 mm
(0,787 in)

Vitesse de rotation

8 000 rpm
(50 265 rad.min-1)

Température de process

Min: -40 °C
(-40 °F)

Max: 100 °C
(212 °F)

Description

Codeur rotatif absolu, magnétique, SSI WDGA 58A, Arbre plein, bride synchro; Code : binaire ou gray Points forts • Technologie Multitours EnDra® : • sans maintenance et respectueuse de l'environnement • Version compacte et robuste pour l'industrie • Interface : SSI (interface série synchrone) • Code : binaire ou gray • Mise à zéro possible • Sens de comptage modifiable • LED de signalisation pour statut • EMC : EN 61000-6-2, EN 61000-6-3 Détails produit Bride Bride synchro Boîtier en acier chromé, blindage magnétique Résolution Résolution monotour jusqu'à 65.536 pas /360° (16 bits) Résolution multitours jusqu'à 43 bits. Information: Attention: Pas d'option AAS = IP67 intégral Charge rad. max. sur l'arbre: 125 N Charge ax. max. sur l'arbre: 120 N Charge rad. max. sur l'arbre: 220 N Charge ax. max. sur l'arbre: 120 N Tension de service 10 VDC jusqu'à 32 VDC Consommation interne: typ. 50 mA Puissance absorbée: max. 0,5 W 4,75 VDC jusqu'à 5,5 VDC Consommation interne: typ. 80 mA Puissance absorbée: max. 0,44 W Protection Boîtier : IP65, IP67; à l'entrée de l'arbre : IP65; sortie câble K1 : IP40, K6 : IP20
