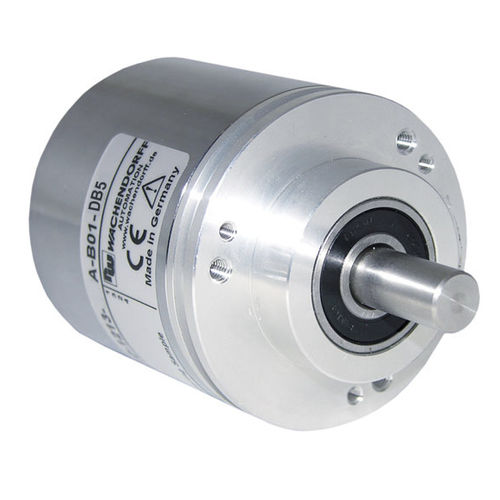

Codeur rotatif absolu WDGA 58B
magnétique16 bits32 bits

Codeur rotatif absolu - WDGA 58B - Wachendorff Automation GmbH & Co. KG - magnétique / 16 bits / 32 bits
Codeur rotatif absolu - WDGA 58B - Wachendorff Automation GmbH & Co. KG - magnétique / 16 bits / 32 bits
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
absolu
Technologie
magnétique
Résolution codeurs absolus
16 bits, 32 bits
Nb de tours codeurs absolus
16 bits, 32 bits
Construction
à arbre plein, monotour, multitour, à bride
Signal de sortie
CANopen, CANopen LIFT
Tension d'alimentation
24 Vcc, 12 Vcc, 15 Vcc, 32 Vcc
Matériau
en acier
Niveau de protection
sans entretien, IP67, IP65
Autres caractéristiques
haute résolution, à isolation galvanique
Diamètre du boîtier

58 mm
(2,28 in)

Diamètre de l'axe

Max: 10 mm
(0,39 in)

Min: 6 mm
(0,24 in)

Longueur

Max: 20 mm
(0,787 in)

Min: 12 mm
(0,472 in)

Vitesse de rotation

8 000 rpm
(50 265 rad.min-1)

Température de process

Max: 100 °C
(212 °F)

Min: -40 °C
(-40 °F)

Description

Codeur rotatif absolu, magnétique, CANopen LIFT WDGA 58B, NOUVEAU: avec connecteur SUB-D, 9-pôles; Séparation galvanique; Arbre plein, bride de serrage; 16/32-bit monotour/multitours; Profil de communication CiA 301; Profil d'applications CANopen LIFT CiA 417; Code binaire Points forts • EnDra®: sans maintenance et respectueuse de l'environnement • CANopen, monotour/multitours • Séparation galvanique • Profil de communication CiA 301 • Profil d'applications CANopen LIFT CiA 417 • Monotour/multitours (max. 16 bit / 32 bit) • Technologie novatrice avec processeur 32 bits • LED à 2 couleurs pour l’affichage de l'état de • fonctionnement et des messages d'erreur CiA 303-3 • Charges sur le palier des plus élevées : radiale 220 N, axiale 120 N Détails produit Bride Bride de serrage Boîtier en acier chromé, blindage magnétique Résolution Résolution monotour 65.536 pas / 360° (16 bits) Information: Attention: Pas d'option AAS = IP67 intégral Charge rad. max. sur l'arbre: 125 N Charge ax. max. sur l'arbre: 120 N Information: Attention: Pas d'option AAS = IP67 intégral Charge rad. max. sur l'arbre: 125 N Charge ax. max. sur l'arbre: 120 N Charge rad. max. sur l'arbre: 220 N Charge ax. max. sur l'arbre: 120 N Information: Attention: Pas d'option AAS = IP67 intégral Charge rad. max. sur l'arbre: 220 N Charge ax. max. sur l'arbre: 120 N
