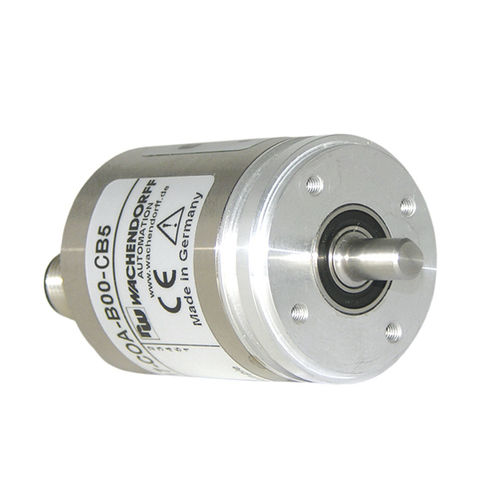

Codeur rotatif absolu WDGA 36Amagnétique16 bits32 bits
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- absolu
- Technologie
- magnétique
- Résolution codeurs absolus
- 16 bits, 32 bits
- Nb de tours codeurs absolus
- 16 bits, 32 bits
- Construction
- à arbre plein, monotour, multitour, à bride synchro, scellé
- Signal de sortie
- SAE J1939, CAN
- Tension d'alimentation
- 32 Vcc, 4.5 Vcc
- Matériau
- en acier
- Niveau de protection
- sans entretien, IP67, IP65
- Diamètre du boîtier
36 mm
(1,42 in)- Diamètre de l'axe
Min: 6 mm
(0,24 in)Max: 8 mm
(0,31 in)- Longueur
Min: 11,5 mm
(0,453 in)Max: 18 mm
(0,709 in)- Vitesse de rotation
12 000 rpm
(75 398 rad.min-1)- Température de process
Min: -40 °C
(-40 °F)Max: 100 °C
(212 °F)
Description
Codeur rotatif absolu, magnétique, CAN SAE J1939 WDGA 36A,
Arbre plein, bride synchro;
16/32-bit monotour/multitours;
Points forts
• Technologie Multitours EnDra : sans maintenance et respectueuse de l'environnement
• Protocole CAN SAE J1939
• Technologie novatrice avec processeur 32 bits
• LED à 2 couleurs comme affichage de l'état de fonctionnement
Détails produit
Bride
Bride synchro
Boîtier en acier chromé, blindage magnétique
Résolution
Résolution monotour
65.536 pas / 360° (16 bits)
Résolution multitours
jusqu'à 32 bits
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Charge rad. max. sur l'arbre: 50 N
Charge ax. max. sur l'arbre: 50 N
Vitesse de fonctionnement max.
Consommation interne: typ. 50 mA
Puissance absorbée: max. 0,5 W
Protection
Boîtier : IP65, IP67; à l'entrée de l'arbre : IP65
