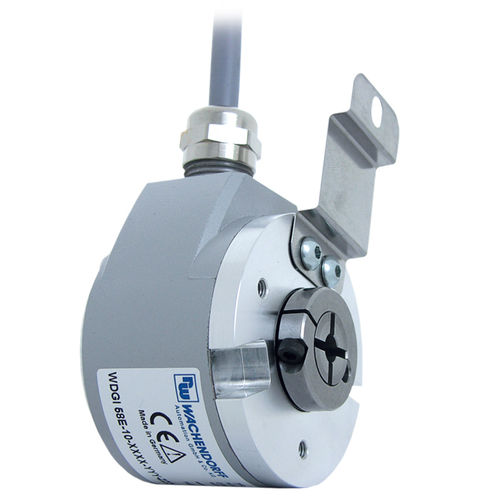

Codeur rotatif incrémental WDGI 58E
optiquemagnétiqueà axe creux non traversant

Codeur rotatif incrémental - WDGI 58E - Wachendorff Automation GmbH & Co. KG - optique / magnétique / à axe creux non traversant
Codeur rotatif incrémental - WDGI 58E - Wachendorff Automation GmbH & Co. KG - optique / magnétique / à axe creux non traversant
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
incrémental
Technologie
optique, magnétique
Construction
à axe creux non traversant
Matériau
en aluminium
Niveau de protection
durci, IP67, IP65
Applications
pour l'industrie
Résolution codeurs incrémentaux (impulsions/tour)

25 000 unit

Diamètre du boîtier

58 mm
(2,28 in)

Diamètre de l'axe

6 mm
(0,24 in)

Longueur

35 mm
(1,378 in)

Vitesse de rotation

6 000 rpm
(37 699 rad.min-1)

Fréquence de sortie

Min: 100 kHz

Max: 200 kHz

Température de process

Min: -40 °C
(-40 °F)

Max: 85 °C
(185 °F)

Description

Codeur rotatif, incrémental, optique, 15 mm Arbre creux terminal Arbre : Ø 6, 8, 10, 12, 15 mm, H7, Degré de protection IP67, à l'entrée de l'arbre IP65, Forme des signaux : Rectangulaire ou sinus/cosinus. Points forts • Codeur à arbre creux standard et robuste pour l'industrie • Boîtier: Aluminium coulé sous pression avec revêtement en poudre écologique • Excellente sécurité mécanique et électrique • Degré de protection IP67, à l'entrée de l'arbre IP65, sécurité anti-parasites • Protection totale de raccordement pour 10 VDC jusqu'à 30 VDC Détails produit Bride Arbre creux terminal Nombre d'impulsions max. (imp/tr) Aluminium coulé sous pression, revêtement par poudre Profond.de pénétration min.: 17 mm Profond. de pénétration max.: 39 mm Charge rad. max. sur l'arbre: 80 N Charge ax. max. sur l'arbre: 60 N Ø 8 mm Longueur de l'arbre: L : 35 mm Profond.de pénétration min.: 17 mm Profond. de pénétration max.: 39 mm Charge rad. max. sur l'arbre: 80 N Charge ax. max. sur l'arbre: 60 N Ø 10 mm Longueur de l'arbre: L : 35 mm Profond.de pénétration min.: 17 mm Profond. de pénétration max.: 39 mm Charge rad. max. sur l'arbre: 80 N Charge ax. max. sur l'arbre: 60 N
