Codeur rotatif incrémental IS581
à arbre pleinà bride synchroRS-422

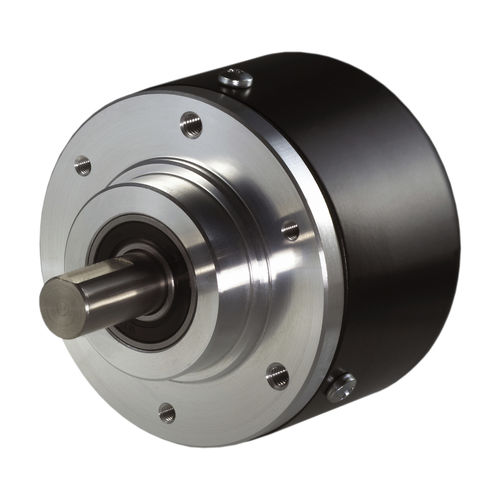

Codeur rotatif incrémental - IS581 - W+S Meßsysteme GmbH - à arbre plein / à bride synchro / RS-422
Codeur rotatif incrémental - IS581 - W+S Meßsysteme GmbH - à arbre plein / à bride synchro / RS-422
Codeur rotatif incrémental - IS581 - W+S Meßsysteme GmbH - à arbre plein / à bride synchro / RS-422 - image - 2
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
incrémental
Construction
à arbre plein, à bride synchro
Signal de sortie
RS-422
Matériau
en aluminium, en acier inoxydable
Niveau de protection
IP65
Applications
pour l'industrie
Résolution codeurs incrémentaux (impulsions/tour)

Max: 50 000 unit

Min: 1 unit

Diamètre de l'axe

Max: 12 mm
(0,47 in)

Min: 6 mm
(0,24 in)

Vitesse de rotation

8 000 rpm
(50 265 rad.min-1)

Fréquence de sortie

300 kHz

Température de process

Max: 100 °C
(212 °F)

Min: -20 °C
(-4 °F)

Description

Les codeurs incrémentaux ont un nombre défini d'impulsions par tour (PPR). Les signaux de sortie sont les signaux A et B décalés de 90 degrés électriques ainsi que l'impulsion de référence Z. Ces signaux ainsi que les signaux inversés sont disponibles dans différentes configurations. RS422 (TTL) ou Push-Pull (HTL) sont les variantes les plus courantes pour la sortie du pilote. Les codeurs incrémentaux sont particulièrement adaptés à la détermination de la vitesse, de l'angle ou de la distance Taille : Ø 58 mm Signaux : A, /A, B, /B, Z, /Z Tension d'alimentation : 4,75-30 VDC

---

Ceci est une traduction automatique  (voir l’original en anglais)
