Centre d'usinage 3 axes VL-178
verticalBT 40BBT40

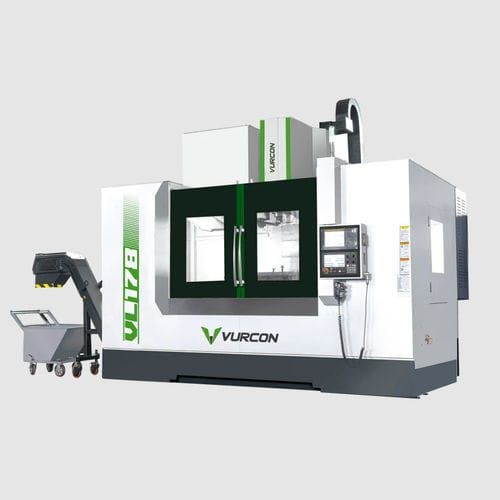

Centre d'usinage 3 axes - VL-178 - VURCON CNC - vertical / BT 40 / BBT40
Centre d'usinage 3 axes - VL-178 - VURCON CNC - vertical / BT 40 / BBT40
Centre d'usinage 3 axes - VL-178 - VURCON CNC - vertical / BT 40 / BBT40 - image - 2
Centre d'usinage 3 axes - VL-178 - VURCON CNC - vertical / BT 40 / BBT40 - image - 3
Centre d'usinage 3 axes - VL-178 - VURCON CNC - vertical / BT 40 / BBT40 - image - 4
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
vertical
Nez de broche
BT 40, BBT40
Nombre d'outils
24 outils
Autres caractéristiques
rigide
Course X

1 700 mm
(66,93 in)

Course Y

800 mm
(31,5 in)

Course Z

800 mm
(31,5 in)

Vitesse de rotation

Max: 10 000 rpm
(62 832 rad.min-1)

Min: 20 rpm
(126 rad.min-1)

Puissance

15 kW
(20,39 hp)

Vitesse d'avancement axe X

24 m/min

Vitesse d'avancement axe Y

24 m/min

Vitesse d'avancement axe Z

24 m/min

Poids max. outil

8 kg
(17,6 lb)

Précision de placement

0,016 mm
(0,00063 in)

Répétabilité

0,008 mm
(0,00031 in)

Poids total

16 500 kg
(36 376,27 lb)

Longueur hors tout

5 500 mm
(216,5 in)

Largeur hors tout

3 250 mm
(128 in)

Hauteur totale

3 560 mm
(140,2 in)

Description

Guides linéaires et chariots à rouleaux sur les axes X/Y/Z Puissance de la tête 11/15 Kw, Couple 191 Nm Tête refroidie à l'huile Type de broche : BT40 (BBT40) Commande Fanuc 0iMF Plus (Type 2) (écran tactile 15") avec guide manuel Fanuc i Manivelle électronique Convoyeur de copeaux à chaîne (+ broche hélicoïdale) Vis à billes précontraintes Taraudage rigide Climatisation de l'armoire électrique Système de refroidissement des pièces Echangeur de chaleur dans l'armoire électrique Arrêt automatique Enceinte complète Collecteur d'huile de guidage Liquide de refroidissement à travers l'outil 20 bars Joint d'air sur la broche Système de lubrification automatique Interface RS232 Pistolet à air et à liquide de refroidissement Volant électronique Patins de mise à niveau Secteurs dans lesquels il est utilisé : ARMEMENT ÉDUCATION / FORMATION FABRICANT D'OUTILSINDUSTRIEL MAINTENANCE USINAGE GÉNÉRAL MOULES / MATRICES / AUTRES SERVICES D'INGÉNIERIE ET DE FABRICATION

---

Ceci est une traduction automatique  (voir l’original en anglais)
