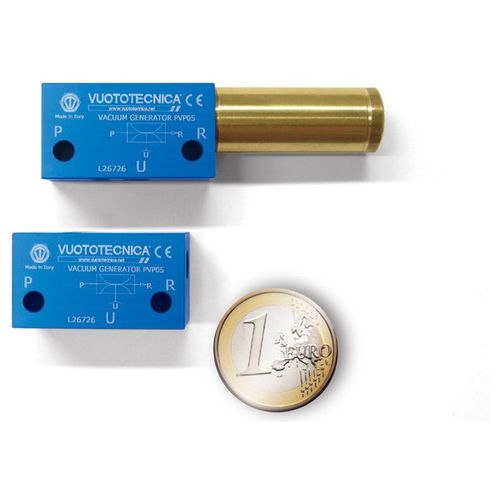

Éjecteur Venturi mono-étagé PVP05

Avec des dimensions particulièrement réduites par rapport à leurs performances, ces générateurs de vide mono-étagé fonctionnent eux aussi en exploitant le principe Venturi. En alimentant le générateur avec de l’air comprimé en P, au niveau de la connexion U une dépression est produite et en R l’air d’alimentation est évacué avec celui qui est aspiré. En interrompant l’alimentation de l’air en P, l’effet vide en U cesse. Les générateurs de vide illustrés et décrits sont généralement utilisés pour desservir les ventouses, pour la préhension et la manutention d’objets non poreux et d’appareils où la demande du débit est très limitée. Ils sont réalisés en aluminium anodisé, avec les éjecteurs en aluminium (PVP05) ou en laiton (PVP2 - PVP3). Sur demande, ils peuvent être fournis avec un silencieux en mesure de réduire remarquablement le bruit, installé sur la connexion d'évacuation R.
