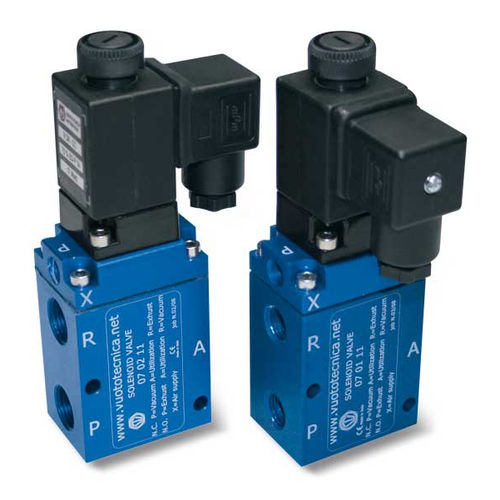

Électrovanne à commande assistée 070x11 series

3 voiesNONF

Les électrovannes de vide à trois voies de cette série sont à deux positions, avec des obturateurs coniques servopilotés à actionnement pneumatique. Elles peuvent être indifféremment utilisées ouvertes ou fermées. Elles sont constituées d’un corps en aluminium anodisé, à l’intérieur duquel sont prévues les connexions de raccordement, de deux obturateurs en Vulkollan® montés sur une tige en acier inox, d'une membrane en mélange spécial pour la servocommande et d'un ressort pour le retour des obturateurs ; un actionneur, actionné par une bobine électrique gère l’air comprimé d’alimentation. L’exécution particulière de ces vannes permet de réduire au minimum les frottements et les sollicitations dynamiques internes ; il en résulte une vitesse d’intervention élevée et une garantie de fonctionnement durable. La bobine électrique est standard, entièrement plastifiée en résine synthétique, exécution étanche, classe d’isolement F (jusqu’à 155 °C) aux normes VDE, avec des connexions électriques à trois bornes de 6,3 mm, pour un connecteur aux normes EN 175301-803 (ex DIN 43650). Niveau de protection IP 54 ; IP 65 avec le connecteur inséré. Tolérance admise sur la valeur nominale de la tension : ±10%. Absorption maximum : 20 V.A. en c.a. et 18 W en c.c. La bobine électrique est orientable à 360°. Le connecteur est orientable à 180° sur la bobine et peut être fourni, sur demande, avec des Led lumineuses, avec un circuit d’antiparasitage et/ou avec des protections contre les surtensions et l’inversion des polarités.
