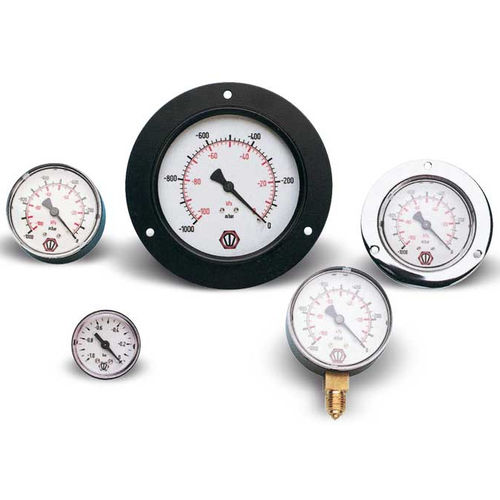

Jauge à vide à tube de Bourdon 090315

à aiguille

L’organe de mesure de nos vacuomètres est basé sur le principe de fonctionnement du ressort de Bourdon (Eugène Bourdon, France, 1808 – 1884). Une extrémité du ressort, extraite des tuyaux roulés en alliage de cuivre spécial, est soudée sur la goupille filetée du vacuomètre-manomètre, en formant un corps unique avec celui-ci ; en revanche, l’autre extrémité fermée est libre. Tandis que la dépression et la pression augmentent à l’intérieur, celle-ci a tendance à se déformer par rapport à sa position originale (effet Bourdon). Le mouvement de l’extrémité libre du ressort détermine la mesure de la dépression-pression. Pour une meilleure lecture, ce mouvement est amplifié grâce à un levier d’enclenchement puis transmis à l’aiguille. Le tout est renfermé dans un boîtier solide réalisé avec différents matériaux selon les modèles, fixé à un raccord fileté pour la connexion au système et contenant le cadran et l’aiguille, tous deux visibles à travers un disque de protection en plastique transparent. Ils sont disponibles dans différentes versions, avec des attaches radiales ou coaxiales, une bride encastrée ou pour l’extérieur, à sec ou à bain d’huile. À l’exception des vacuomètres F 40 mm, tous les modèles restants ont le cadran avec la double échelle. Tous les vacuomètres et les manomètres que nous décrirons et illustrerons sur cette page et sur les suivantes sont construits en respectant toutes les normes de sécurité et les unités de mesure en vigueur dans la Communauté Européenne.
