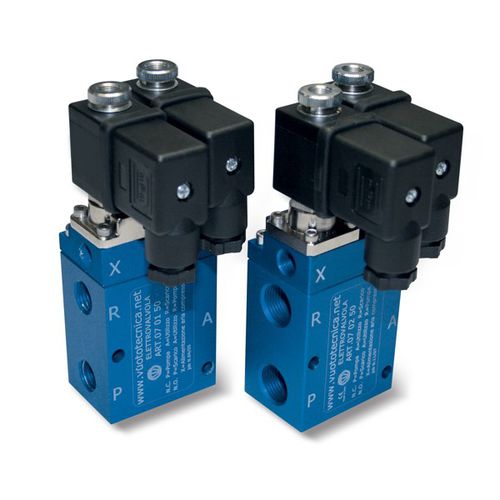

Électrovanne à commande assistée 070x51 series

3 voiesNFNO

Électrovannes de vide á 3 voies, servopilotées, avec 2 bobines électriques La fonction de ces électrovannes est la même que celle à trois voies décrites précédemment.
Leur constitution est identique également; ce qui les distingue, ce sont les deux bobines qui, d’une simple impulsion électrique, échangent les position des obturateurs et les maintiennent ainsi, même en l’absence d’air comprimé au niveau de la servocommande ou de courant électrique, jusqu’à une nouvelle impulsion. Grace à cette caractéristique, leur utilisation est particulièrement indiquée dans tous le cas où la sécurité maximum de la connexion à la source de vide est demandée, même en l’absence d’alimentation électrique ou pneumatique. Les bobines électriques sont standards, entièrement plastifiées en résine synthétique, exécution étanche, classe d’isolement F (jusqu’à 155 °C) aux normes VDE, avec des connexions électriques à trois bornes de 6,3 mm, pour un connecteur aux normes EN175301-803 (ex DIN 43650).
 Niveau de protection IP 54; IP 65 avec connecteur inséré. Tolérance admissible sur la valeur nominale de la tension: ±10%. Absorption maximum: 8 ÷ 16.5 V.A. en c.a. et 6.5 ÷ 16 W en c.c. Les bobines électriques sont orientables à 180°. Les connecteurs sont orientables à 180° sur les bobines et peuvent être fournis, sur demande, avec des Led lumineuses, avec un circuit antiparasitage et/ou avec des protections contre les surtensions et les inversions des polarités.
 Caractéristiques techniques
 Pression d’exercice: de 0,5 à 3000 mbar absolus Pression au niveau de la servocommande: voir tableau Température du fluide aspiré: de -5 à +60 °C
