Porte-ventouse articulé 065590

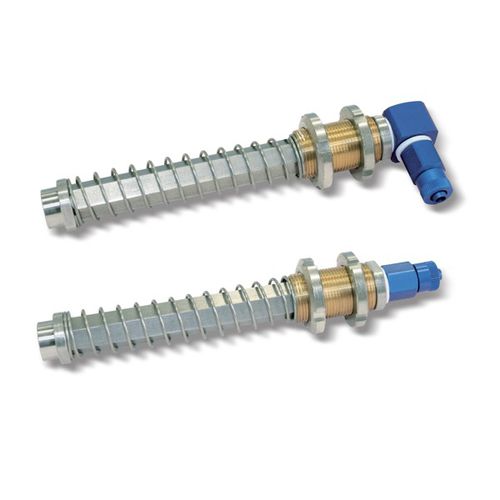

Porte-ventouses spéciaux anti-rotation en acier inox Conçus pour le secteur de la robotique et de l’automobile, ils sont capables d’offrir des solutions adaptées aux différents problèmes de manipulation rencontrés sur les appareils de manutention par dépression, dans tous les secteurs de l’industrie. Outre aux caractéristiques des porte-ventouses spéciaux décrits précédemment, ils se différencient par leur tige en acier inox, qui a une section hexagonale, tout comme le trou de la douille de guidage en laiton qui est hexagonal aussi; cette orme empêche à la tige de tourner sur son axe et, par conséquent, également à la ventouse montée sur celle-ci.
La douille de guidage est équipée de deux bagues avec un filetage fin
afin de garantir une bonne précision de fixation du porte-ventouses sur l’automatisme. De plus, les deux extrémités de la tige, elles aussi en
acier inox, sont filetées, mâle ou femelle et sont interchangeables; sur
une extrémité le raccord rapide direct est vissé pour la connexion au
tuyau d’aspiration, sur l’autre sera fixée la ventouse avec support choisie précédemment.
 Ils sont adaptés pour les ventouses avec un diamètre minimum de 40 mm et maximum de 200 mm, mais en particulier, ils sont indispensables pour le montage des ventouses rectangulaires et elliptiques. Les courses effectives de suspension sont: - Pour la cote C= 55 mm - 37 mm - Pour la cote C= 110 mm - 84 mm
