Plaque de préhension par le vide PX series

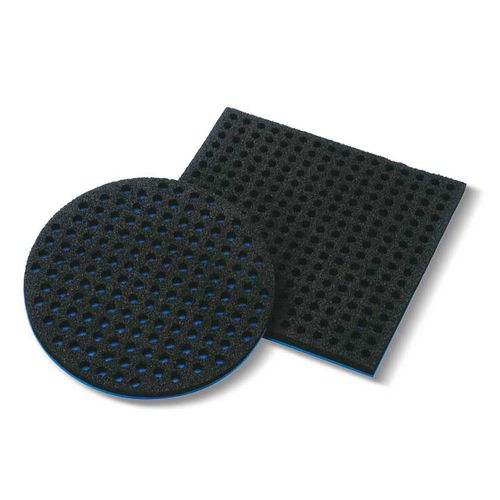

Panneaux d'aspiration standards PX et P2X, pour systèmes OCTOPUS Les panneaux d’aspiration PX illustrés et décrits sur cette page sont installés de série sur tous les systèmes OCTOPUS et, donc, ils peuvent être fournis en stock ou comme pièce de rechange. Ils sont réalisés en aluminium anodisé avec des trous calibrés à égale distance et recouverts d’un caoutchouc mousse percé, de deux épaisseurs différentes : 15 mm, pour les panneaux d’aspiration de série PX ; 30 mm, pour les panneaux d’aspiration particuliers P2X. Le caoutchouc mousse est aussi perforé au niveau des trous calibrés mais ses trous ont un diamètre de 15 mm. L'utilisation de trous calibrés permet de calculer exactement le débit du générateur de vide à utiliser, ainsi même en présence de fuites dues aux transpirations ou au manque de couverture de l'objet à prendre, une valeur de vide minimum suffisante reste pour la préhension et la manutention de la charge. Leur force de levage a été calculée en considérant un niveau de vide minimum de -75 Kpa, la surface totale des trous réalisés dans le caoutchouc mousse et un coefficient de sécurité 3.
