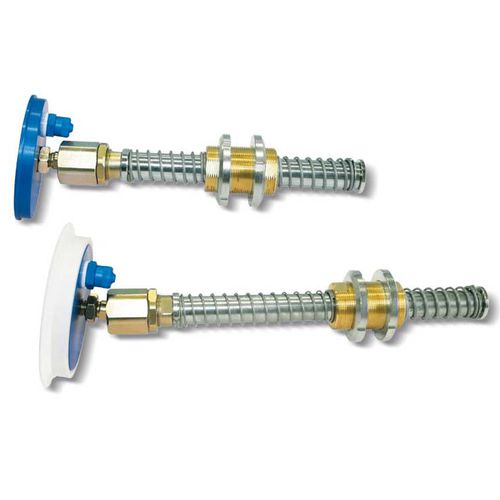

Porte-ventouse articulé 0611014

Porte-ventouses spéciaux articulés avec double suspension Équipé d’un joint articulé spécial en acier trempé, ces porte-ventouses permettent à la ventouse de s’adapter sur la surface de la charge à soulever, même si elle n’est pas parfaitement parallèle au plan de la ventouse même ou de compenser les éventuelles erreurs de perpendicularité que l’on rencontre souvent entre le porte-ventouses et le support de fixation de l’automatisme. La douille de fixation du porte-ventouses est placée entre les deux ressorts : le ressort inférieur a pour but d’amortir l’impact de la ventouse avec la charge à soulever, pendant la phase d’accostage, tandis que le ressort supérieur sert à amortir le choc de la douille avec l’embout du porte-ventouses et à charger graduellement la ventouse pendant la phase de levage. Ils sont particulièrement conseillés pour la manutention des charges très lourdes, rigides et avec une faible planéité. Les courses effectives de suspension sont : - Pour la cote C= 55 mm : 37 mm - Pour la cote C= 110 mm : 84 mm
