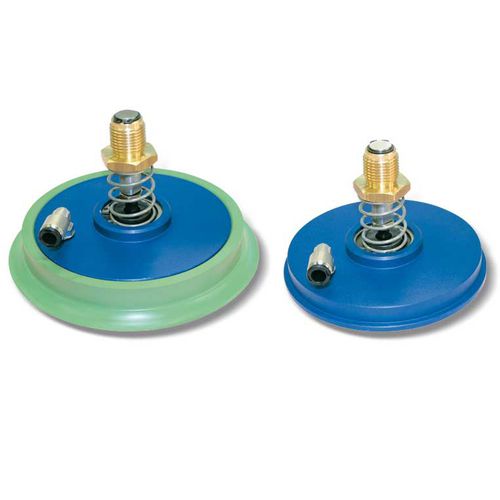

Porte-ventouse articulé 0611042

Porte-ventouses spéciaux articulés avec course réduite La manutention des plaques en marbre et en verre se fait normalement avec des ventouses qui les prélèvent d’un plan horizontal pour les placer verticalement ou inversement. Pour réduire au minimum le bras de levage qui se crée entre la ventouse et la douille de fixation sur l’automatisme pendant la rotation des plaques et l’éventuel glissement de celles-ci sur les ventouses, ces porte-ventouses articulés spéciaux ont été réalisés avec une course de suspension réduite. Ils ont toutes les caractéristiques techniques des porte-ventouses spéciaux précédemment décrits, mais avec des dimensions d’encombrement très réduites, obtenues en prévoyant le logement du joint articulé sur le support de la ventouse, tout en réduisant la longueur de la tige en acier par rapport à la course de suspension et en modifiant la douille en laiton afin d’éviter le vissage direct de l’automatisme. De plus, un tapis spécial en plastique antidérapant, fixé sur le support de la ventouse, a pour fonction d’empêcher le glissement de la charge soulevée.
