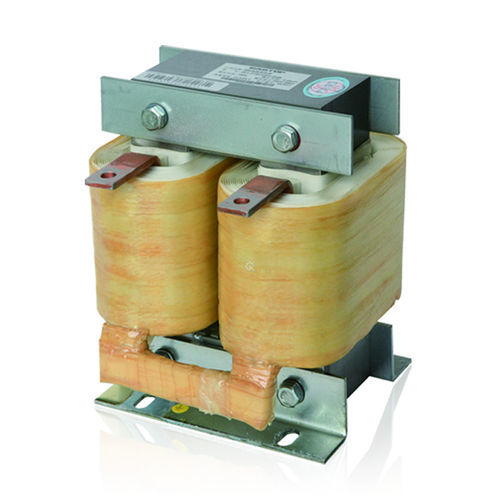

Self de choc DC FWI-CKO3

monophaséed'harmoniquelinéaire

Ajoutez les selfs VTdrive DC Link en série avec le bus DC interne à : Réduire les harmoniques de ligne d'entrée CA Aider à respecter les limites de l'IEEE-519 Tension d'absorption / pointes de courant Réduire l'ondulation du courant alternatif sur le bus CC Réduire les taux dV/dT et dI/dT Résoudre les problèmes de déclenchement de surtension de nuisance Réduire les surtensions transitoires du bus CC Lorsqu'elle est ajoutée entre le redresseur d'entrée et le condensateur de bus, la self de liaison améliore la forme d'onde du bus CC et la forme d'onde de l'entrée CA. À cet endroit, le réacteur à courant continu réduira l'ondulation du courant alternatif sur le bus continu, réduira les harmoniques de la ligne d'entrée CA et offrira une protection contre les déclenchements intempestifs dus à des pics de tension tels que ceux causés par la commutation du condensateur. Cependant, une bobine d'inductance de liaison CC n'offrira pas la protection des redresseurs d'entrée. Les selfs de liaison CC offrent l'avantage de maximiser l'inductance du circuit pour des raisons de qualité de l'alimentation, mais sans provoquer de chute de tension de la ligne d'entrée CA. Les selfs de liaison CC peuvent être utilisées individuellement, généralement sur le bus CC positif, ou par paires avec une selfs chacune sur le bus positif et une selfs négative. Lorsque deux réacteurs CC sont utilisés sur le bus, l'inductance est additive. Vous aurez besoin de deux fois plus d'inductance sur le bus CC que sur l'entrée CA (par phase) pour obtenir les mêmes performances qu'avec les réacteurs d'entrée CA. Pour de meilleures performances, combiner l'utilisation d'un réacteur d'entrée CA et d'une self de liaison CC.
