Le système portable d'étalonnage Cal.flow permet d'établir des étalonnages de haute précision en débit suivant le principe de référence.

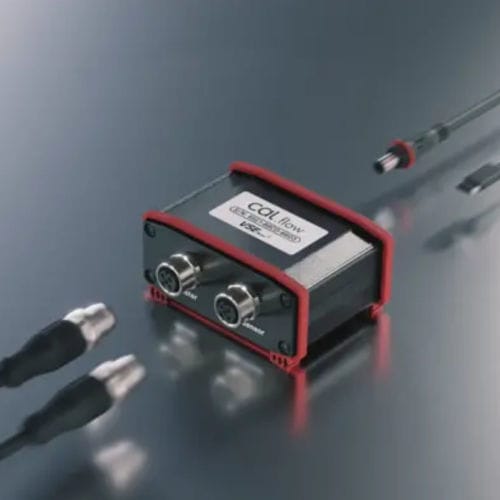

Le système d'étalonnage Cal.flow est utilisé conjointement avec le logiciel EasyCal pour effectuer des étalonnages de haute précision des débitmètres VSE. Cal.flow est un appareil compact USB qui, relié à un PC, constitue l'outil idéal pour étalonner tout débitmètre à sortie impulsionnelle.
Il suffit d'un montage hydraulique (voir schéma) dont le flux passe en série dans un appareil de référence (appelé "étalon") et l'appareil à tester. Le débit est donc identique dans les deux appareils, et les valeurs fréquentielles résultant de chaque appareil sont comparées entre elles. Ceci porte le nom de principe de référence.
Points forts
Idéal pour les bancs d'essai manuels
Principe de référence avec débitmètre étalon
Résultats de mesure très précis grâce à la méthode de comptage du ratio
Procédure d'étalonnage guidée avec affichage en direct des deux débits
Paramètres de mesure réglables - par exemple
Nombre de points de mesure et de cycles
Volume de mesure/nombre d'impulsions avec limite de temps optionnelle
Spécification des débits d'étalonnage
Jusqu'à 24 points de linéarisation
Calcul automatique de la précision et de la répétabilité
Génération d'un PV au format PDF
Conception compacte
Facilité d'utilisation
Cal.flow prend en charge l'alimentation électrique et enregistre les signaux des deux débitmètres, puis détermine avec précision le facteur K spécifique de l'appareil à tester.
