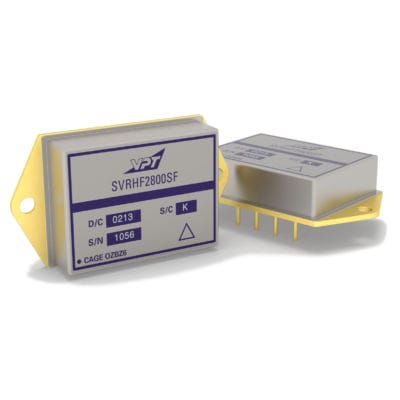

Convertisseur DC/DC SMD SVR series

militairepour avionà découpage

Caractéristiques : Sorties simples de 3,3, 5, 12 et 15 V Jusqu'à 15W de puissance de sortie Circuit de rétroaction magnétique immuno-radiatif : pas d'utilisation d'optoisolateurs Large plage de tension d'entrée de 18 à 40 V Tension transitoire d'entrée élevée : 50 V pendant 1 seconde Très faible bruit de sortie Caractéristiques de protection : limite de court-circuit/de courant, verrouillage de sous-tension Fonctionnement complet sur la plage de température militaire de -55°C à +125°C Modèles de boîtiers à brides et non à brides disponibles Fréquence de commutation fixe de 450 kHz Technologie hybride hermétique Caractérisations au niveau spatial : Performances TID garanties jusqu'à 100 krad(Si) y compris ELDRS SEE caractérisé à 85 MeV-cm2/mg sans décrochage, arrêt, fermeture, verrouillage ou surchauffe Performance garantie grâce à l'utilisation de composants semi-conducteurs durcis, aux tests RLAT sur les composants non trempés et à l'analyse La caractérisation est effectuée au niveau des composants et au niveau des convertisseurs hybrides de la série SVRHF Toutes les caractérisations ont été effectuées conformément au plan de RRS approuvé par le VPT conformément à la norme MIL-PRF-38534, annexe G, niveau R Rapports d'analyse du pire cas, de stress, de rayonnement et de fiabilité disponibles Conformités et certifications : Conçu et fabriqué conformément à la norme MIL-HDBK-1547 / Aerospace TOR Disponible conformément à la norme MIL-HDBK-1547 / Évaluation des éléments du niveau des composants du TOR aérospatial Conforme à la norme MIL-PRF-38534 Classe H et Classe K Testé à 100 % selon la norme MIL-STD-883, conformément à la norme MIL-PRF-38534 ISO-9001 Conforme à la norme MIL-STD-461 Révisions C - F Exigences CEM lorsqu'utilisé avec un filtre VPT EMI DLA a publié le SMD #5962R1323231
