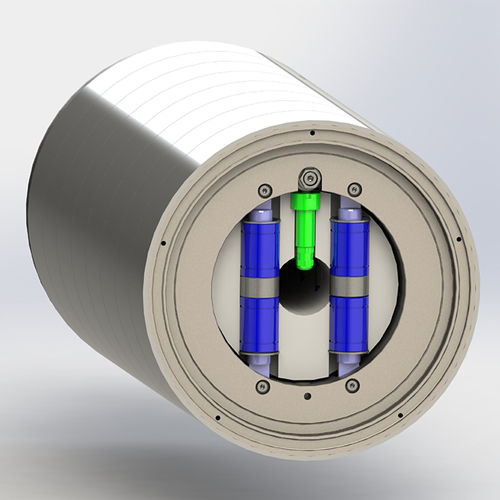

Système de mesure de force en traction

indirectde bandede haute précision

Précision même avec une faible tension de bande Les rouleaux de segment ont été développés spécialement pour être utilisés dans les planeuses à cintrage par étirement. Les anneaux de mesure extrêmement libres permettent une mesure de forme de haute précision même avec une très faible tension de la bande. Une section tubulaire rigide, qui constitue l'arbre du rouleau, supporte plusieurs anneaux de mesure montés de manière pivotante. Ils forment l'enveloppe extérieure du rouleau de mesure sur lequel passe la bande. Des capteurs de force situés à l'intérieur des anneaux de mesure détectent la force résultant de la tension de la bande. Les capteurs ont une haute résolution, sont résistants aux surcharges et ne nécessitent aucun entretien. Les données sont transmises par l'axe central du rouleau et sorties sous forme de signal Profibus.
