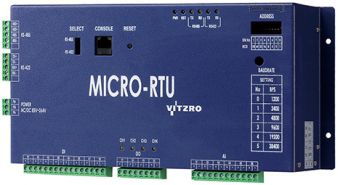

Unité terminale distante modulaire MICRO-RTU

RS-232

Le RTU (Remote Terminal Unit) de VITZROEM acquiert les données de terrain et envoie/reçoit les informations vers/depuis le système supérieur via une communication RS-232. La carte MICRO-RTU est un produit équipé d'un microprocesseur 16 bits, '80C196KC-20MHz', et intégré avec une puce SCC, '85C30', pour fournir un PORT SIO à 2 canaux. La capacité de la mémoire principale est de 16 Ko et celle de la mémoire programme de 32 Ko. MICRO-RTU est un contrôleur de système embarqué avec un port série qui permet une interface avec un dispositif de communication série asymétrique à 2 ports. Il est développé pour améliorer la compatibilité du signal en sélectionnant la communication RS-232 (ou RS-422/485) et le mode de protocole Modbus est adopté pour la transmission des données avec le maître (HOST). Caractéristiques du produit 1) MICRO-RTU obtient des données externes et communique avec les dispositifs externes via la communication RS-232, RS-422/485. Il se compose d'un connecteur amovible qui permet une installation facile ou A/S. 2) Il supporte max. 2) Il prend en charge la communication RS232 à 2 canaux maximum et sa vitesse de communication est de 1200 bps-38400 bps. 3) Il utilise le port de console qui nous permet de voir l'état de la communication avec le système supérieur et l'acquisition des données sur le PC.
