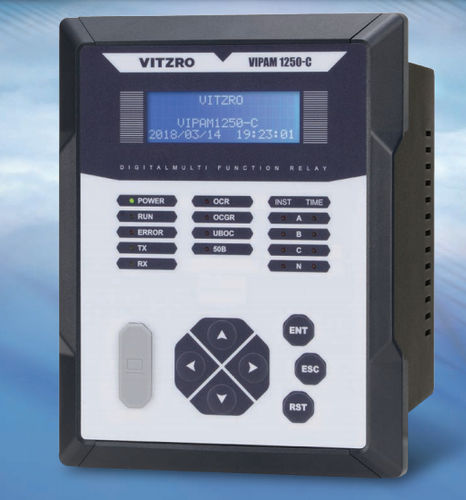

Relais de protection de sous-tension VIPAM1250

de surintensitéModbus RTUnumérique

VIPAM1250 est un relais de protection numérique qui permet une mesure de haute précision et un relais de protection pour les équipements de réception et d'émission d'énergie. Le VIPAM1250 est disponible en deux versions : type courant (type C) et type composé (type X). L'opérateur peut utiliser le VIPAM1250 avec facilité car divers menus peuvent être définis sur l'écran LCD et le protocole Modbus RTU, largement utilisé sur les sites industriels, est appliqué. De plus, il est possible d'effectuer des opérations telles que le réglage de l'appareil, la mesure, la surveillance de la puissance et la sauvegarde/modification/récupération de la valeur de réglage (élément de relais), via le port D-Sub situé à l'avant du VIPAM1250, en utilisant le logiciel de gestion de l'IED. De plus, les données de l'onde de défaut peuvent être vérifiées pour analyser les défauts du système. - Éléments de protection - Type de courant - Type C - Relais de surintensité Élément instantané et temporisé, - OCR(50, 51) - Relais de surintensité à la terre Instantané et temporisé - Élément, OCGR(50G, 51G) - Blocage des surintensités instantanées Élément de temporisation instantanée et temporelle, 50B(OL) - temporisé, 50B(OLTC) - Relais à maximum de courant pour charge déséquilibrée, élément à retardement, - UBOCR - Type composé - Type X - Relais à maximum de courant instantané et temporisé, - OCR(50, 51) - Relais à maximum de courant de terre à retardement instantané et temporel - Élément, OCGR(50G, 51G) - Blocage des surintensités instantanées Élément de temporisation instantanée et temporelle, 50B(OL) - et temporisé, 50B(OLTC) - Relais de surintensité directionnel à la terre à retardement et instantané - Élément, DOCR(67P) - Relais directionnel de courant de terre à retardement et instantané - et instantané, DOCGR(67N) - Élément de temporisation de surtension, OVR(59)
