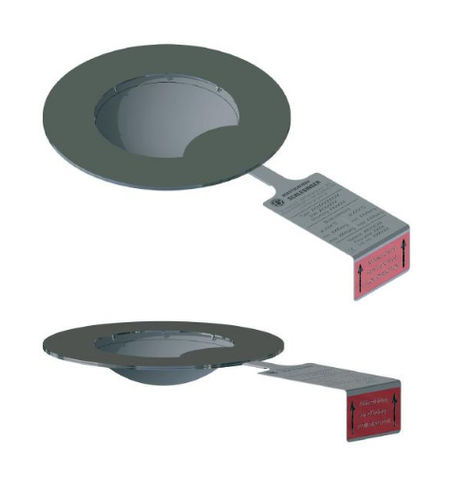

Disque de rupture inversé UX

en inoxhaute pression

Les disques de rupture à flambement inversé sont des composants métalliques en nickel, en matériaux à base de nickel (Inconel, Hastelloy)* ou en acier inoxydable. Ils sont principalement utilisés dans les procédés avec des pressions moyennes et élevées, des températures de fonctionnement élevées et des fluctuations de pression considérables. Le principe de l'axe de flambement d'Euler est utilisé : les disques de rupture à flambage inverse sont bombés dans le sens opposé au sens de la pression. Lorsque la pression d'éclatement est atteinte, le dôme s'inverse et se rompt le long de l'incision. Leur conception spéciale rend les disques de rupture à flambage inverse très résistants aux pressions de service élevées et aux charges de pression alternée ainsi qu'aux températures de service élevées. La durée de vie plus longue des disques de rupture et les frais d'immobilisation, d'entretien et de remplacement des disques de rupture associés sont des avantages appréciés par nos clients. Nous produisons des disques de rupture à flambage inversé en deux versions : disques à rainures croisées (type UX) ou à rainures rondes (type U) dans des dimensions standard de DN 15 à DN 300. Ils peuvent résister à des pressions comprises entre 1 et 400 bar et à des températures comprises entre moins 50 et plus 450 degrés centigrades. Des versions personnalisées avec différents matériaux, pressions et dimensions sont également disponibles.
