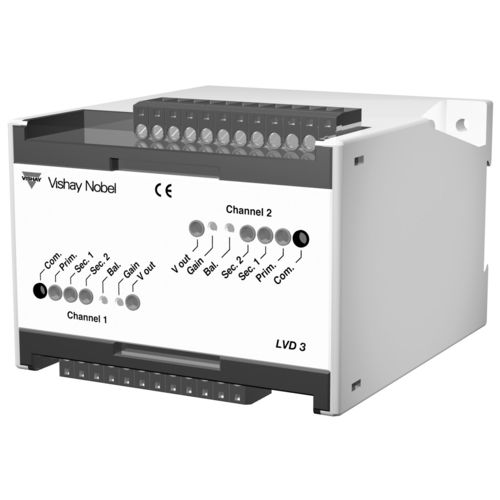

Conditionneur de signal sur rail DIN LVD 3

pour transducteur LVDT

Le conditionneur de signal LVD 3 a été développé pour des mesures de position précises et rapides au moyen de transducteurs LVDT. Le module se compose de deux canaux identiques, isolés électriquement l'un de l'autre et de l'alimentation. Le module est composé de deux canaux identiques, isolés électriquement l'un de l'autre et de l'alimentation. Chaque canal possède un oscillateur qui alimente le transducteur avec une excitation AC, des entrées pour les deux signaux sensibles à la position provenant du transducteur et un amplificateur de signal réglable avec une sortie en courant et en tension. L'étalonnage du LVD 3 et des transducteurs LVDT connectés est facilement effectué par des commutateurs, des potentiomètres et des prises de test sur le module. Le LVD 3 est monté sur un rail DIN ou sur toute autre surface plane. Toutes les connexions électriques au module sont réalisées par un bornier enfichable pour chaque canal. Caractéristiques - 2 canaux de mesure individuels - Excitation du transducteur : 2,5-3,2 kHz - Réaction primaire ou somme des réactions - Sortie en tension : 0-10 ou ±10 V - Sortie courant : 4-20 mA - Alimentation électrique : 24 VDC - Installation rapide sur rail DIN - Marquage CE - conforme à la CEM
