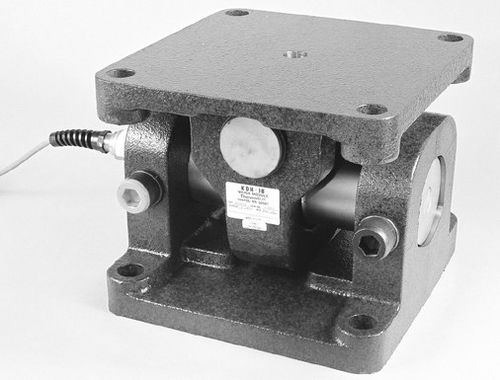

Capteur de force à double cisaillement KDH-1B

type blocpar jauge de contraintede pesage

Les modules de pesage de la série KDH-1B utilisent une conception unique de poutre de cisaillement à double extrémité qui permet d'obtenir un capteur de pesage compact et très résistant pour les stocks ou les processus. Pour les grandes cuves de stockage et de traitement, les modules offrent une conception sans vérification (pas de tiges de vérification ou de maintien), un profil bas et un espacement symétrique des boulons. La plaque supérieure flottante et la disposition de l'étrier permettent au module de s'adapter à la dilatation et à la contraction thermique de la cuve sans erreur de mesure. La résistance à la charge latérale assure une grande précision sur les systèmes soumis à des charges de vent et à des vibrations. Le raccord de conduit intégré et les cavités enrobées offrent une protection supérieure contre l'humidité et les projections d'eau. Les modules KDH conviennent parfaitement aux structures alourdies nécessitant une "surconception" inhérente. Ils renforcent la tâche des ingénieurs qui doivent respecter ou dépasser les normes ANSI/ASCE 7-98. Les modules KDH-1B excellent là où les forces adverses sont créées par le vent, la dilatation thermique et les tremblements de terre. Caractéristiques - Plage de capacité : 200K et 300K lb (90,7K et 136K kg) - Profil bas et faible déflexion avec un schéma de boulonnage symétrique pour une installation facile - La conception flottante permet la dilatation et la contraction thermiques - Conception autocontrôlée résistante aux séismes et au vent - Homologué FM et CSA pour les emplacements dangereux
